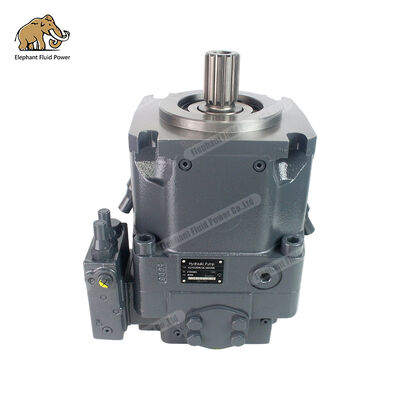

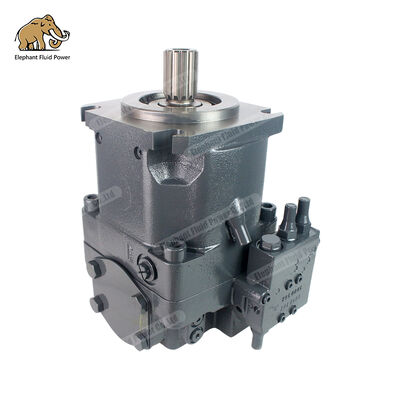

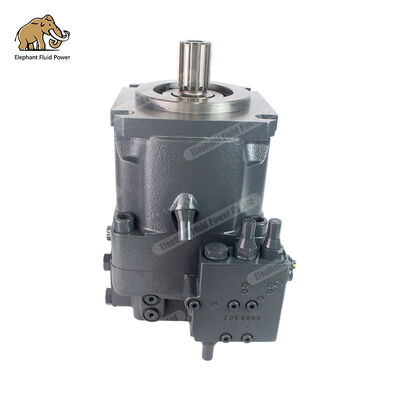

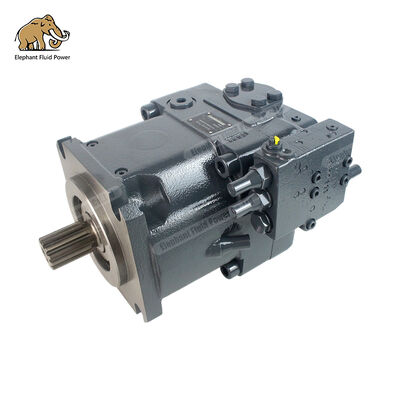

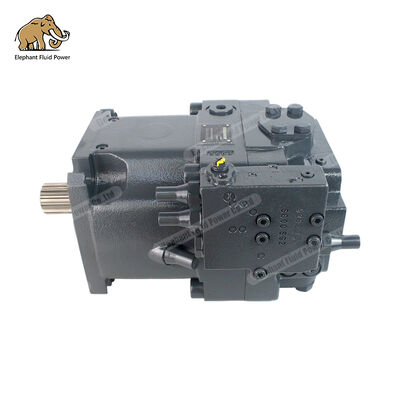

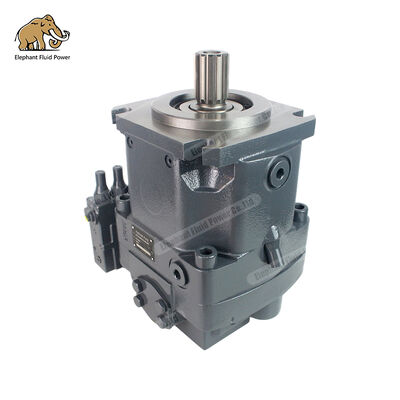

المضخة الهيدروليكية ذات المكبس المحوري ذات المحور المتغير من سلسلة A11VO: ورقة بيضاء فنية



تستخدم المضخات الهيدروليكية ذات المكبس المحوري المتغير من سلسلة Elephant Fluid Power A11VO (بما في ذلك الموديلات A11VO60، A11VO75، A11VO95، A11VO130، A11VO145، A11VO190، A11VO220، A11VO260، وإصدار A11VLO عالي السرعة) تصميمًا متغيرًا للوحة متموجة مطابقًا لتصميم Bosch تتميز سلسلة A11VO/A11VLO من Rexroth بمزايا تقنية أساسية مثل الإزاحة المتغيرة باستمرار (مع Vg max إلى Vg min = 0). تعمل هذه المضخات عند ضغوط اسمية تصل إلى 350 بار (ذروة الضغط: 400 بار) وهي مصممة خصيصًا للأنظمة الهيدروليكية ذات الحلقة المفتوحة، وتجد تطبيقات واسعة النطاق في شاحنات ضخ الخرسانة، وآلات تحريك التربة، ومعدات بناء الطرق، وآلات الضغط، وأنظمة الرفع، وآلات التعدين، وأجهزة الحفر، وغيرها من الآلات المتنقلة. تتناول هذه المقالة بشكل منهجي القدرة التنافسية الأساسية لسلسلة Elephant Fluid Power A11VO عبر ستة أبعاد: المبادئ الفنية، ومعلمات المواصفات الكاملة، وأنماط التحكم، وسيناريوهات التطبيق، والتوافق مع مكونات Rexroth الأصلية، وفوائد سلسلة التوريد، مما يوفر إرشادات فنية موثوقة ومراجع المشتريات لتكامل الأنظمة الهيدروليكية العالمية، ومصنعي معدات البناء، والمستخدمين النهائيين.



---



الفصل الأول: المبادئ التقنية ومزايا التصميم الأساسية لسلسلة A11VO

1.1 المبدأ الهيكلي للمكبس المحوري ذو المحور المتغير للقرص القطري

تتميز المضخات الهيدروليكية من سلسلة A11VO بتصميم المكبس المحوري الكلاسيكي ذو اللوحة المتموجة - وهو معيار صناعي مثبت منذ عقود في أنظمة النقل الهيدروليكي المتغيرة ذات الحلقة المفتوحة، وهو مُحسّن خصيصًا لتطبيقات الآلات المتنقلة. بالمقارنة مع تصميمات المحاور المنحنية، فإن تكوين اللوحة المتموجة يوفر مزايا كبيرة في الحجم الصغير والفعالية من حيث التكلفة ومرونة التحكم.

آلية متغيرة زاوية ميل الحجاب الحاجز

يتزامن الخط المركزي للأسطوانة مع الخط المركزي لعمود القيادة، ويتصل المكبس بلوحة التموج عبر حذاء منزلق. عندما تكون زاوية تأرجح اللوحة المتأرجحة 0°، لا يُظهر المكبس أي حركة ترددية ويكون معدل التدفق الناتج صفرًا؛ مع زيادة الزاوية، يتوسع الشوط الترددي للمكبس، ويصبح معدل تدفق الخرج متناسبًا مع زاوية التأرجح. تحقق آلية الإزاحة المتغيرة تباينًا غير متدرج في الإزاحة من Vg_max إلى Vg_min = 0 عن طريق ضبط زاوية لوحة التموج (من 0 درجة إلى الحد الأقصى)، وبالتالي التحكم بدقة في كل من معدل تدفق الإخراج والضغط. يضمن هذا التصميم أن يكون خرج التدفق صفرًا تقريبًا أثناء التشغيل في وضع الاستعداد، مما يقلل بشكل كبير من استهلاك الطاقة وتوليد الحرارة.

محمل مهد التفريغ بالضغط الثابت

يستخدم التصميم محملًا مزودًا بتخفيف الضغط الهيدروستاتيكي، حيث يتم دعم اللوحة المتعرجة بطبقة زيت هيدروستاتيكي، مما يؤدي إلى الحد الأدنى من فقدان الاحتكاك والاستجابة السريعة. يضمن هذا التكوين الاتصال الأمثل بين لوحة التموج وحذاء المكبس في ظل ظروف الضغط العالي والسرعة العالية، مما يحقق كفاءة حجمية تزيد عن 95% وكفاءة ميكانيكية تتجاوز 90%. حتى عند ضغط 350 بار وسرعة 2500 دورة في الدقيقة، يتم الحفاظ على أداء مستقر.

تصميم منفذ تفريغ الزيت المزدوج

يتميز التكوين القياسي بمنفذي تفريغ الزيت (L1 وL2)، مما يسمح بالاختيار المرن لتوجيه خط أنابيب تفريغ الزيت بناءً على مساحة التثبيت لتبسيط تصميم النظام. يجب أن يكون خط أنابيب تفريغ الزيت متصلاً بشكل منفصل بخزان الزيت لضمان عدم تجاوز ضغط السكن 0.5 بار، وبالتالي حماية ختم العمود ونظام الختم. بالنسبة لتطبيقات درجات الحرارة العالية، يعمل تصميم منفذ التفريغ المزدوج على تعزيز كفاءة تبديد الحرارة.

1.2 ميزات التصميم الخاصة والقدرة على الشفط الذاتي للدوائر المفتوحة

تم تصميم سلسلة A11VO خصيصًا للأنظمة الهيدروليكية ذات الدائرة المفتوحة وتتميز بالخصائص الرئيسية التالية:

• يتناسب معدل التدفق بشكل مباشر مع سرعة الدوران والإزاحة: معدل التدفق الناتج qv = Vg × n × ηv / 1000 (L/min)، حيث يمثل Vg الإزاحة الحالية (cm³/rev)، ويشير n إلى سرعة الدوران (rpm)، ويشير ηv إلى الكفاءة الحجمية (عادةً 0.95-0.97).

• يتم تحديد الضغط عن طريق الحمل الخارجي: يعتمد ضغط خرج المضخة على طلب النظام، مع التنظيم التلقائي للإزاحة والضغط عبر أوضاع التحكم (LR/DR/LRDS/DRS/HD/EP، وما إلى ذلك) لتحقيق تشغيل موفر للطاقة.

• أداء ممتاز للتحضير الذاتي: تعمل المضخة في ظروف التحضير الذاتي وتعمل بشكل طبيعي سواء كان خزان الزيت مضغوطًا أو مزودًا بمضخة معززة مدمجة (مضخة طرد مركزي/مضخة دافعة). يضمن التصميم الأمثل لمنفذ شفط الزيت وآلية إرجاع المكبس قدرة متميزة على التحضير الذاتي في ظل ظروف التثبيت القياسية (ارتفاع شفط الزيت ≥ 800 مم).

• إصدار A11VLO عالي السرعة: متوفر بأحجام تتراوح من 130 إلى 260 ملم، ويمكن تجهيز هذا الطراز بمضخة دافعة (A11VLO) لتحقيق سرعات دوران عالية بشكل استثنائي، مما يلبي متطلبات الآلات المتنقلة عالية السرعة.

1.3 مزايا المحرك المحوري وتكامل النظام

قدرة مدفوعة بالعمود بنسبة 100%

تتميز مضخات سلسلة A11VO بقدرة الدفع عبر العمود، مما يدعم إما مضخات التروس أو مضخات المكبس المحوري ذات المواصفات المكافئة (الدفع عبر العمود بنسبة 100%). يوفر هذا التصميم ما يلي: - القدرة على توصيل مضخة المكياج، أو المضخة الترسية، أو مضخة المكبس المساعدة بشكل متسلسل بعد المضخة الرئيسية، مما يبسط تخطيط النظام الهيدروليكي؛ - التخلص من مساحة التركيب والوصلات الإضافية، مما يقلل من تعقيد النظام؛ – توصيل الطاقة مباشرة من عمود تشغيل المضخة الرئيسية إلى المضخة المساعدة، مما يعزز كفاءة النقل الإجمالية؛ - بالنسبة لتطبيقات الحلقة المغلقة، يمكن تركيب مضخة المكياج مباشرة خلف المضخة الرئيسية، مما يؤدي إلى إنشاء وحدة محرك هيدروليكي ثابتة مدمجة.

1.4 ملخص المزايا التنافسية الأساسية

تالخصائص التقنية	صمؤشر الأداء	أهمية الصناعة
نطاق تعديل الإزاحة	Vg max → Vg min = 0 (قابل للتعديل باستمرار)	قم بتنفيذ إمدادات الوقود عند الطلب للتخلص من خسائر الفائض وتحقيق توفير في الطاقة بنسبة 20%-30%.
الضغط الاسمي/الذروة	350 بار / 400 بار	يلبي متطلبات آلات البناء ذات الضغط العالي والتطبيقات الصناعية.
السرعة القصوى	من 3900 دورة في الدقيقة (A11VO60) إلى 1800 دورة في الدقيقة (A11VO260)	يغطي النطاق الكامل لظروف التشغيل، بدءًا من سيناريوهات السرعة العالية والتدفق المنخفض إلى سيناريوهات السرعة المنخفضة والتدفق العالي.
الكفاءة الحجمية	≥95%	تقليل استهلاك الطاقة، وتقليل توليد الحرارة، وإطالة عمر خدمة زيت التشحيم.
الكفاءة الميكانيكية	≥90%	كثافة طاقة عالية، تصميم مضغوط
طريقة التحكم	أكثر من 10 أنواع، بما في ذلك LR/DR/LRDS/DRS/HD/EP/DH/LG، إلخ.	التكيف مع المتطلبات المختلفة للضغط ومعدل التدفق والطاقة والتحكم الكهروهيدروليكي
محرك رمح المركزي	قدرة مدفوعة بالعمود بنسبة 100% (نفس المواصفات)	يمكن توصيله على التوالي بمضخة تروس أو مضخة مكبس محورية لتبسيط النظام.
قدرة الشفط	قدرة ممتازة على التحضير الذاتي، مع توفر مضخة معززة مدمجة اختيارية	يتكيف مع ظروف التثبيت المختلفة دون الحاجة إلى مضخة إضافية لتجديد الزيت



---



الفصل الثاني: شرح تفصيلي للمواصفات الكاملة للمعلمات الفنية لسلسلة Elephant Fluid Dynamics A11VO

2.1 نماذج المنتجات ومصفوفة الإزاحة

تتكون سلسلة A11VO من سلسلتين فرعيتين هيكليتين: - الإصدار القياسي A11VO (مواصفات 60-260): يتميز بسرعات دوران قياسية، مناسبة للآلات الهندسية العامة والتطبيقات الصناعية؛ -A11VLO الإصدار عالي السرعة (مواصفات 60-260): إصدار محسّن عالي السرعة يمكن تجهيزه بمضخة دافعة مدمجة (مضخة طرد مركزي) لتحقيق سرعات عالية بشكل استثنائي، وهو مثالي للآلات المتنقلة عالية السرعة.

المواصفات الفنية للنموذج القياسي لسلسلة Elephant Fluid Dynamics A11VO هي كما يلي:

مأوديل	الحد الأقصى للإزاحة Vgmax (سم³/دورة)	الحد الأدنى للإزاحةVgmin (سم³/دورة)	الضغط الاسمي (حاجِز)	صeakPressure (حاجِز)	السرعة القصوى@Vgmax (دورة في الدقيقة)	السرعة القصوى @ Vg≈0 (دورة في الدقيقة)	الحد الأقصى لتدفق الإخراج@n_max (لتر/دقيقة)	الحد الأقصى للطاقة @ 350 بار (كيلوواط)	دبليوثمانية (كجم)
A11VO60	60.0	0	350	400	3300	3900	198.0	115.5	28
A11VO75	75.0	0	350	400	3000	3600	225.0	131.3	32
A11VO95	95.0	0	350	400	2700	3100	256.5	149.6	38
A11VO130	130.0	0	350	400	2500	2900	325.0	189.6	48
A11VO145	145.0	0	350	400	2400	2800	348.0	203.0	52
A11VO190	190.0	0	350	400	2200	2600	418.0	243.8	68
A11VO220	220.0	0	350	400	2000	2400	440.0	256.7	78
A11VO260	260.0	0	350	400	1800	2100	468.0	273.0	95

ملحوظة: البيانات المذكورة أعلاه هي قيم نظرية تعتمد على ظروف التشغيل لسرعة القيادة n = 1500 دورة في الدقيقة، ولزوجة الزيت v = 36 مم²/ثانية، ودرجة حرارة الزيت t = 50 درجة مئوية. يجب أن تأخذ القيم الفعلية في الاعتبار خسائر الكفاءة وتفاوتات التصنيع.

2.2 المواصفات الفنية للإصدار عالي السرعة A11VLO

تعمل سلسلة A11VLO على تحسين الأداء عالي السرعة مقارنة بطراز A11VO ويمكن تجهيزها بمضخة دافعة مدمجة (مضخة طرد مركزي) لتحقيق سرعات دوران عالية بشكل استثنائي.

مأوديل	أقصى إزاحة Vg max (cm³/rev)	الضغط الاسمي (بار)	ضغط الذروة (بار)	السرعة القصوى @ Vg max (دورة في الدقيقة)	السرعة القصوى @ Vg ≈ 0 (دورة في الدقيقة)	مجهزة بشكل اختياري بمضخة المكره	تطبيق نموذجي
A11VLO60	60.0	350	400	3900	4500	ينكر	محمل عالي السرعة
A11VLO75	75.0	350	400	3600	4200	ينكر	رافعة شوكية عالية السرعة
A11VLO95	95.0	350	400	3100	3600	ينكر	حفارة عالية السرعة
A11VLO130	130.0	350	400	2900	3400	نعم	شاحنة مضخة الخرسانة
A11VLO145	145.0	350	400	2800	3300	نعم	رافعة كبيرة
A11VLO190	190.0	350	400	2600	3100	نعم	شاحنات التعدين الكبيرة
A11VLO220	220.0	350	400	2400	2900	نعم	معدات الحفر الكبيرة
A11VLO260	260.0	350	400	2100	2600	نعم	آلات البناء الثقيلة جدا

2.3 صيغ حساب الأداء الرئيسية

معدل تفريغ المضخة (يتناسب مع الإزاحة وسرعة القيادة): qv = Vg × n × ηv / 1000 (L/min)

حيث: Vg هي الإزاحة الحالية (cm³/rev)، وn هي سرعة القيادة (rpm)، وηv هي الكفاءة الحجمية (عادةً 0.95–0.97).

عزم دوران خرج المضخة (المتناسب مع الإزاحة وفرق الضغط): T = Vg × Δp / (20π × η_mh) (Nm)

حيث: Δp هو فرق الضغط (bar)، وη_mh هي الكفاءة الميكانيكية الهيدروليكية (عادةً 0.90–0.93).

طاقة إدخال المضخة: P = qv × Δp / (600 × η_t) (kW)

حيث: η_t تمثل الكفاءة الكلية (تتراوح عادة من 0.85 إلى 0.90).

المبدأ الأساسي للتحكم المتغير هو كما يلي: عندما يحدث طلب تدفق مرتفع (على سبيل المثال، التمدد السريع للأسطوانة الهيدروليكية)، فإن الإزاحة Vg تزداد تلقائيًا؛ عندما تكون صيانة الضغط مطلوبة (على سبيل المثال، التثبيت الهيدروليكي)، ينخفض ​​Vg تلقائيًا إلى ما يقرب من الصفر. تضمن آلية إمداد الزيت عند الطلب أن يعمل النظام باستمرار في منطقة الكفاءة الأعلى، مما يقلل من استهلاك الطاقة الإجمالي بنسبة 20-30% مقارنة بمضخة الإزاحة الثابتة بالإضافة إلى تكوين صمام التنفيس.



---



الفصل الثالث: تحليل متعمق لطرق التحكم العشرة

تكمن القدرة التنافسية الأساسية لسلسلة A11VO في مجموعتها الواسعة من خيارات التحكم. تقوم Elephant Fluid Power بتكرار جميع ميزات التحكم المتوفرة في سلسلة Rexroth A11VO/A11VLO.

3.1 LR – التحكم في الطاقة (التحكم المباشر)

كيف تعمل: مجهزة بصمام تحكم مدمج في الطاقة يحد من طاقة خرج المضخة ضمن نطاق محدد مسبقًا. عندما يرتفع ضغط النظام، فإنه يقلل تلقائيًا من الإزاحة للحفاظ على الطاقة الثابتة؛ عندما ينخفض ​​الضغط، فإنه يزيد من الإزاحة لتعزيز معدل التدفق. يمكن تعديل إعدادات التحكم في الطاقة خارجيًا حتى أثناء التشغيل.

المعلمات الفنية: - نطاق الطاقة: يتم ضبطه وفقًا للقوة المقدرة للمحرك/المحرك - سلوك التحكم: يعطي الأولوية لطلب التدفق ضمن حد الطاقة؛ يقلل الضغط أو التدفق تلقائيًا عند الوصول إلى الحد الأقصى - التعديل الخارجي: يمكن تعديل إعداد الطاقة عبر أجهزة خارجية حتى أثناء تشغيل المضخة

التطبيق النموذجي: الآلات المتنقلة التي تعمل بالمحرك والمصممة لمنع إيقاف تشغيل المحرك الناتج عن التحميل الزائد، مثل الحفارات والرافعات والجرافات.

3.2 DR – التحكم في الضغط المستمر (التحكم المباشر)

مبدأ العمل: مزود بصمام مدمج للتحكم في الضغط يحد من الحد الأقصى لضغط الإخراج للمضخة ضمن نطاق محدد مسبقًا. عندما يصل ضغط النظام إلى القيمة المحددة، تقوم المضخة تلقائيًا بتقليل إزاحتها لتوفير التدفق المطلوب فقط للحفاظ على الضغط، مما يؤدي إلى القضاء على خسائر الفائض.

المعلمات الفنية: - نطاق ضبط الضغط: قياسي قابل للتعديل، يغطي نطاق ضغط التشغيل بالكامل - التباطؤ وارتفاع الضغط: Δp_max ≈ 4 بار - ينخفض ​​انحراف التحكم مع انخفاض قيمة الضغط المحدد

التطبيقات النموذجية: الأنظمة التي تتطلب ضغطًا ثابتًا، مثل أجهزة التثبيت الهيدروليكية، ومناضد الاختبار الهيدروليكية، وأنظمة صيانة ضغط الضغط، وأنظمة التحكم في ضغط شاحنة مضخة الخرسانة.

3.3 LRDS - التحكم في الطاقة + قطع الضغط + التحكم الحساس للحمل

مبدأ العمل: يدمج ثلاث وظائف - التحكم في الطاقة، وقطع الضغط، وحساسية الحمل. تحافظ المضخة في نفس الوقت على الطاقة المضبوطة، وتحد من الحد الأقصى للضغط، وتستجيب للإشارات الحساسة للحمل، مما يحقق تحكمًا شاملاً في "الطاقة الثابتة - تحديد الضغط - حساسية الحمل".

المعلمات التقنية: - التحكم في الطاقة: مثل خصائص LR، قابل للتعديل خارجيًا - قطع الضغط: يقطع مخرج التدفق تلقائيًا عندما يصل ضغط النظام إلى الحد الأعلى المحدد - حساسية التحميل: تستجيب لإشارات LS، مما يوفر فقط معدل التدفق المطلوب للتخلص من خسائر الاختناق - نطاق التحكم: مستويات متعددة قابلة للتحديد لمتطلبات الطاقة والضغط المختلفة

التطبيق النموذجي: المضخات الرئيسية لآلات البناء المتطورة، مثل الحفارات الكبيرة، وشاحنات مضخة الخرسانة، وشاحنات التعدين القلابة، توفر كفاءة الطاقة المثلى وحماية المحرك.

3.4 DRS - التحكم في الضغط + التحكم الحساس للحمل

مبدأ العمل: يدمج الوظائف المزدوجة للتحكم في الضغط والتحكم الحساس للحمل. تحافظ المضخة في الوقت نفسه على الضغط المحدد وتستجيب للإشارات الحساسة للحمل، مما يحقق التحكم "الحساس للضغط المستمر والحمل".

المعلمات الفنية: - التحكم في الضغط: نفس خصائص DR - حساسية الحمل: تستجيب لإشارات LS وتوفر معدل التدفق المطلوب فقط - وقت استجابة سريع، مثالي للأنظمة الهيدروليكية التي تتطلب استجابة سريعة

التطبيقات الشائعة: الأنظمة التي تتطلب التحكم المتزامن في الضغط والاستجابة لتغيرات الأحمال، مثل الرافعات ومنصات العمل الجوية وآلات الغابات.

3.5 HD - التحكم الهيدروليكي (المتعلق بالضغط التجريبي)

مبدأ العمل: يتم تنظيم إزاحة المضخة بشكل متناسب بواسطة إشارة ضغط تجريبية خارجية. تؤدي زيادة الضغط التجريبي إلى زيادة الإزاحة وبالتالي ارتفاع معدل تدفق الإخراج. يتميز نظام التحكم النسبي الهيدروليكي هذا بالاستجابة السريعة والدقة العالية.

المعلمات التقنية: - فرق ضغط التحكم: 10 بار أو 25 بار (قابل للتحديد) - نقطة بداية التحكم: Vg min (الحد الأدنى للإزاحة) المقابلة لضغط الطيار 0 بار - نقطة نهاية التحكم: Vg max (أقصى إزاحة) المقابلة لضغط الطيار 10/25 بار - زمن الاستجابة: <0.3 ثانية

التطبيقات الشائعة: الأنظمة التي تتطلب تحكمًا تجريبيًا هيدروليكيًا، مثل التحكم التجريبي في الحفار، والتحكم التجريبي في اللودر، والتحكم التجريبي في الرافعة.

3.6 EP - التحكم التناسبي الكهربائي (المغناطيس الكهربائي النسبي)

مبدأ العمل: يستقبل الجهاز الإشارات الحالية (12 فولت تيار مستمر أو 24 فولت تيار مستمر) عبر مغناطيس كهربائي متناسب، مما يحول الإشارة الكهربائية إلى إزاحة ميكانيكية لتنظيم إزاحة المضخة. يمكن ربطه مباشرة مع PLCs أو أجهزة كمبيوتر التحكم الصناعية للتحكم الرقمي.

المعلمات الفنية: -EP1: 12 فولت تيار مستمر، نطاق تيار التحكم القابل للتعديل -EP2: 24 فولت تيار مستمر، نطاق تيار التحكم القابل للتعديل -زمن الاستجابة: <0.2 ثانية -دقة التحكم: ±1% إزاحة

التطبيقات الشائعة: آلات البناء الآلية، وأجهزة التحكم عن بعد، والأنظمة الكهروهيدروليكية المتكاملة، والمعدات الهيدروليكية CNC.

3.7 DH – التحكم الهيدروليكي (متعلق بالضغط التجريبي، إصدار خاص)

كيف يعمل: يشبه HD، ولكنه إصدار تحكم هيدروليكي متخصص مصمم لمتطلبات النظام الهيدروليكي المحددة. يمكن تخصيص ميزات التحكم وفقًا لاحتياجات العملاء.

التطبيقات الشائعة: الأنظمة الهيدروليكية المتخصصة، مثل الأنظمة الهيدروليكية البحرية، والمعدات الأرضية للطيران، والأنظمة الهيدروليكية العسكرية.

3.8 LG - التحكم في الرافعة (التحكم الميكانيكي)

مبدأ العمل: يتم تعديل إزاحة المضخة مباشرة عن طريق رافعة ميكانيكية. إنه بسيط وموثوق، ولا يتطلب أي تحكم خارجي في مصادر النفط أو الطاقة، ويعمل فقط من خلال التحكم الميكانيكي.

التطبيقات النموذجية: سيناريوهات التحكم الميكانيكية البسيطة، مثل الآلات الزراعية الصغيرة، ومعدات البناء الأساسية، والأجهزة الهيدروليكية اليدوية.

3.9 DH.D/DH.G - التحكم الهيدروليكي (إصدار خاص)

مبدأ العمل: DH.D وDH.G هما إصداران متخصصان للتحكم الهيدروليكي يتمتعان بخصائص تشغيلية فريدة، ومصممان لتطبيقات محددة. يمثل DH.D إصدار التحكم الديناميكي، بينما يشير DH.G إلى إصدار التحكم في الكسب.

التطبيقات الشائعة: الأنظمة التي تتطلب استجابة ديناميكية متخصصة، مثل آلات القولبة بالحقن عالية السرعة، وآلات الصب بالقالب عالية السرعة، والمعدات الحساسة للاهتزاز.

3.10 EP.D / EP.G - التحكم التناسبي الكهربائي (إصدار خاص)

مبدأ العمل: EP.D وEP.G هما إصداران متخصصان للتحكم التناسبي الكهربائي بخصائص مميزة. يستخدم EP.D التحكم التناسبي الكهربائي الديناميكي، بينما يستخدم EP.G التحكم التناسبي الكهربائي القائم على الكسب.

التطبيقات الشائعة: أنظمة التحكم الكهروهيدروليكية عالية الدقة، مثل الأنظمة الهيدروليكية المؤازرة، ومراكز التصنيع باستخدام الحاسب الآلي، ومعدات الاختبار الدقيقة.

3.11 مصفوفة قرار اختيار طريقة التحكم



جطريقة التحكم	جقصيدة	جإشارة التحكم	جنطاق التحكم	رسرعة الاستجابة	نموذج قابل للتطبيق	تطبيق نموذجي
التحكم في الطاقة	إل آر	صمام ميكانيكي مدمج	الحد من الطاقة	وسط	60-260	الحفارات واللوادر والجرافات
التحكم في الضغط المستمر	دكتور	صمام ميكانيكي مدمج	الحد من الضغط	وسط	60-260	جهاز التثبيت، منضدة الاختبار، شاحنة مضخة الخرسانة
الطاقة + الضغط + حساسية الحمل	LRDS	صمام ميكانيكي مدمج + LS	الطاقة + الضغط + معدل التدفق	وسط	60-260	الحفارات الكبيرة، شاحنات مضخة الخرسانة، شاحنات التعدين
حساسية الضغط والحمل	دائرة الاستعلام والأمن	صمام ميكانيكي مدمج + LS	الضغط + معدل التدفق	وسط	60-260	رافعة؛ منصة عمل على ارتفاعات عالية
النسبة الهيدروليكية	عالية الدقة	القائد الهيدروليكي	Vg دقيقة-Vg كحد أقصى	سريع	60-260	أنظمة التحكم التجريبية للحفارات والرافعات
النسبة الكهربائية	الجيش الشعبي	12 فولت/24 فولت تيار مستمر	Vg دقيقة-Vg كحد أقصى	سريع	60-260	المعدات الآلية، أجهزة التحكم عن بعد، معدات CNC
التحكم الهيدروليكي الخاص	درهم	الطيار الهيدروليكي (خاص)	مصنوع بطريقة مخصصة	سريع	60-260	الأنظمة الهيدروليكية للسفن، المعدات الأرضية للطيران، المعدات العسكرية
رافعة ميكانيكية	إل جي	رافعة ميكانيكية	Vg دقيقة-Vg كحد أقصى	بطيء	60-260	الآلات الزراعية الصغيرة. معدات بناء بسيطة
التحكم الهيدروليكي الديناميكي	د.د	الطيار الهيدروليكي (الديناميكي)	مصنوع بطريقة مخصصة	سريع للغاية	60-260	آلات القولبة بالحقن عالية السرعة، آلات الصب بالقالب عالية السرعة
الحصول على نسبة الكهربائية	إي.بي.جي	النسبة الكهربائية (الكسب)	مصنوع بطريقة مخصصة	سريع للغاية	60-260	الأنظمة الهيدروليكية المؤازرة ومراكز التصنيع باستخدام الحاسب الآلي



---



الفصل الرابع: مقارنة متعمقة للتوافق مع سلسلة Bosch Rexroth A11VO

4.1 الأبعاد والتركيب: قابلية التبديل بنسبة 100%

تلتزم سلسلة Elephant Fluid Dynamics A11VO بشكل صارم بمواصفات التصميم الأصلية لشركة Rexroth، مما يضمن إمكانية التبادل المادي الكامل.

• شفة التثبيت: متوافقة مع معايير ISO 3019-2، وهي متوفرة في تكوينات ذات فتحتين وأربع فتحات، مع التحكم في تفاوت أبعاد التثبيت ضمن ±0.1 مم.

• نهاية عمود الإدارة: متوفر بثلاثة خيارات - عمود المفتاح المسطح DIN 6885، والعمود المخدد DIN 5480، والعمود المخدد ANSI B92.1a - متوافق تمامًا مع نماذج Rexroth المقابلة.

• اتصال منفذ الزيت: منفذ زيت ذو حواف SAE متوافق مع معيار ISO 6162، متوفر في كل من خيارات الخيوط المترية وUNC

• واجهات التحكم: LR/DR/LRDS/DRS/HD/EP/DH/LG - التحكم في مواضع منافذ الزيت متوافق تمامًا مع مواصفات Rexroth الأصلية.

• منافذ تفريغ الزيت: يشتمل التكوين القياسي على منفذي تفريغ الزيت (L1 وL2)، في موضعين مماثلين لتلك الخاصة بمكونات Rexroth الأصلية.

• محرك محوري: قدرة تشغيل محوري بنسبة 100% (نفس المواصفات)، متوافق مع التوصيل التسلسلي للمضخات الترسية أو مضخات المكبس المحورية. تتطابق أبعاد الحافة والمحور مع مكونات Rexroth الأصلية.

• واجهة مضخة تجديد الزيت: يمكن تجهيز سلسلة A11VLO (المواصفات 130-260) بمضخة دافعة مدمجة (مضخة طرد مركزي)؛ تتطابق أبعاد الواجهة مع أبعاد مكونات Rexroth الأصلية.

4.2 معلمات الأداء: اختبار الأداء من طرف ثالث

من خلال الاختبارات المقارنة التي أجرتها مؤسسة الاختبار الهيدروليكي المشهورة عالميًا (مختبر شهادة TUV Rheinland)، كانت مقارنة الأداء بين سلسلة Elephant Fluid Power A11VO ومنتجات Rexroth الأصلية كما يلي:

صمؤشر الأداء	ديناميات موائع الفيل A11VO130	ريكسروث A11VO130	جاختلاف التباين	تمعيار الاستينج
الكفاءة الحجمية	95.5%	96.0%	<0.6%	ايزو 4409
الكفاءة الميكانيكية	91.2%	91.5%	<0.4%	ايزو 4409
الكفاءة الإجمالية	87.1%	87.6%	<0.6%	ايزو 4409
مستوى الضوضاء (ديسيبل (أ))	75-77	74-76	مباراة	ايزو 4412-1
دقة التحكم في الضغط	±3 بار	±2 بار	مباراة	بنيت في الاختبار
دقة التحكم في الطاقة	±2%	±1.5%	مباراة	بنيت في الاختبار
وقت الاستجابة المتغير	0.25 ثانية	0.22 ثانية	+0.03 ثانية	بنيت في الاختبار
عمر التشغيل المستمر	> 15,000 ساعة	> 15,000 ساعة	مباراة	اختبار الحياة المتسارع
مستوى السعر	خط الأساس	2.5 إلى 3.5 أضعاف الفيل	ميزة كبيرة	أبحاث السوق

ملاحظة: تشمل شروط الاختبار وسط زيت معدني، ومعيار ISO VG46، ودرجة حرارة الزيت 40 درجة مئوية، والضغط الاسمي 350 بار، وسرعة التشغيل 1500 دورة في الدقيقة.

4.3 الاستنساخ الكامل لطرق التحكم

تدعم سلسلة Elephant Fluid Dynamics A11VO بشكل كامل جميع أوضاع التحكم في سلسلة Rexroth A11VO/A11VLO.

• LR: التحكم في الطاقة، قابل للتعديل خارجيًا

• DR: التحكم في الضغط المستمر، التشغيل المباشر

• LRDS: التحكم في الطاقة + قطع الضغط + التحكم الحساس للحمل

• DRS: التحكم في الضغط + التحكم الحساس للحمل

• HD: تحكم هيدروليكي نسبي، يعتمد على ضغط الطيار

• EP: التحكم الكهربائي النسبي، 12V/24V DC

• DH: التحكم الهيدروليكي، إصدار خاص

• LG: التحكم بالرافعة، التحكم الميكانيكي

• DH.D/H/G: التحكم الهيدروليكي، الإصدار الديناميكي/الكسب

• EP.D/EP.G: تحكم كهربائي متناسب، إصدار ديناميكي/كسب

تتطابق خصائص الاستجابة ومنحنيات التحكم ومعلمات المغناطيس الكهربائي لجميع أوضاع التحكم مع تلك الخاصة بمكونات Rexroth الأصلية، مما يتيح الاستبدال المباشر دون الحاجة إلى إعادة تكوين نظام التحكم.

4.4 نظام شهادات الجودة

• شهادة نظام إدارة الجودة ISO 9001:2015

• تتوافق شهادة CE مع توجيهات الاتحاد الأوروبي للآلات رقم 2006/42/EC.

• شهادة RoHS: الامتثال للتوجيه الخاص بتقييد المواد الخطرة

• شهادة ATEX اختيارية (II 2G Ex h IIC T4-T1 Gb X / II 3G Ex h IIC T4-T1 Gc X)

• تنطبق شهادة جمعية التصنيف الصينية (CCS) على السفن وتطبيقات الهندسة البحرية

• شهادة اختبار الأداء من TUV Rheinland (اختياري)



---



الفصل الخامس: سيناريوهات وحلول تطبيقات الصناعة

5.1 النظام الهيدروليكي لشاحنات مضخة الخرسانة

المضخة الرئيسية لمركبات ضخ الخرسانة (A11VO130/A11VO145/A11VO190)

تستخدم شاحنات مضخة الخرسانة عادة A11VO130، A11VO145، أو A11VO190 كمضخة رئيسية. من خلال التحكم في الطاقة LRDS جنبًا إلى جنب مع قطع الضغط وتنظيم استشعار الحمل، يحقق النظام الوظائف التالية: - مرحلة الضخ: الضخ السريع عالي التدفق (Vg max)؛ يتحكم LRDS في الطاقة القصوى لمنع التحميل الزائد على المحرك؛ - مرحلة صيانة الضغط: تثبيت الضغط العالي والتدفق المنخفض (تقليل Vg مع الحفاظ على الضغط)؛ يضمن قطع ضغط DR أن ضغط الضخ لا يتجاوز حدود السلامة؛ - مرحلة التبديل: تبديل الاستجابة السريعة؛ يوفر التحكم في استشعار الحمل فقط معدل التدفق المطلوب للتخلص من خسائر الاختناق؛ -وضع الاستعداد الموفر للطاقة: تقليل الإزاحة تلقائيًا إلى ما يقرب من الصفر أثناء فترات الضخ، مما يقلل من استهلاك الطاقة وتوليد الحرارة؛ -ضبط الطاقة الخارجية: يمكن تعديل إعدادات الطاقة عن طريق الأجهزة الخارجية حتى أثناء التشغيل لتتناسب مع درجات الخرسانة المختلفة ومسافات التسليم.

بالمقارنة مع التكوين التقليدي للمضخة وصمام الفائض، تعمل المضخة المتغيرة A11VO على تقليل استهلاك الطاقة بنسبة 25%-35%، وتقليل ارتفاع درجة حرارة الزيت، وإطالة عمر الختم، وتعزيز قدرة التشغيل المستمر لشاحنات المضخة.

5.2 النظام الهيدروليكي للحفارة

مضخة الحفار الرئيسية (A11VO60/A11VO75/A11VO95)

تستخدم الحفارات التي يبلغ وزنها من 20 إلى 40 طنًا عادةً نظام مضخة مزدوجة (مضخة يسرى ومضخة يمين، إما A11VO75 أو A11VO95). من خلال التحكم في الطاقة LR أو التحكم المتكامل LRDS، يحقق النظام ما يلي: - التشغيل المركب: التحكم المستقل في كلا المضختين يتيح الحركة المنسقة لذراع الرافعة، وسارية الغطاس، والدوران؛ يحد التحكم في LR من قوة المضخة الفردية لمنع توقف المحرك. – التحكم في قوة الحفر: عندما تزيد مقاومة الحفر، يعمل التحكم في LR تلقائيًا على تقليل الإزاحة مع الحفاظ على خرج طاقة ثابت لتشغيل المحرك بشكل مستقر. - محرك السفر: بالاشتراك مع محرك متغير A6VM، فإنه يستخدم ناقل حركة هيدروليكي ثابت مغلق الحلقة لتحقيق كفاءة عالية وتوفير الطاقة. - تعديل الطاقة الخارجية: يمكن للمشغلين تعديل إعدادات الطاقة عبر عناصر تحكم خارجية للتبديل بين "الوضع الاقتصادي" و"وضع الطاقة" بناءً على ظروف العمل.

المضخات الرئيسية للحفارات الكبيرة (A11VO130/A11VO145/A11VO190)

تستخدم الحفارات الكبيرة في فئة 40-100 طن عادةً A11VO130، أو A11VO145، أو A11VO190 كمضخاتها الرئيسية. يوفر نظام التحكم المتكامل LRDS ما يلي: - قوة حفر فائقة الجودة: خرج ضغط عالي يبلغ 350 بارًا لتوفير قدرة حفر استثنائية؛ - التحكم الدقيق في الطاقة: يعمل نظام LRDS على مطابقة منحنيات قوة المحرك ديناميكيًا لتحقيق الكفاءة المثلى في استهلاك الوقود؛ - استجابة حساسة للحمل: التكيف السريع مع تغيرات الحمل من أجل التشغيل الدقيق.

5.3 الأنظمة الهيدروليكية للحفارة واللودر

النظام الهيدروليكي للودر (A11VO60/A11VO75/A11VO95)

تستخدم اللوادر ذات العجلات عادةً أنظمة مضخة واحدة أو مضخة مزدوجة (A11VO75 أو A11VO95). من خلال التحكم في الطاقة LR أو التحكم الحساس لحمل الضغط DRS، يتم تحقيق الوظائف التالية: - عمليات الحفر: التحميل السريع عالي التدفق (Vg max)؛ يحد التحكم في LR من الطاقة لمنع التحميل الزائد على المحرك؛ -عمليات الرفع: الرفع بالضغط العالي (تقليل Vg مع الحفاظ على الضغط)؛ يضمن التحكم في DRS قوة رفع مستقرة. - محرك السفر: مدمج مع محرك متغير A6VM، فهو يتيح النقل الهيدروليكي الثابت ذو الحلقة المغلقة لتحقيق كفاءة عالية وتوفير الطاقة؛ - نظام التوجيه: توفر مضخة التروس المتسلسلة التي يتم تشغيلها من خلال العمود طاقة هيدروليكية مستقلة لنظام التوجيه.

النظام الهيدروليكي للحفارة المجرفة (A11VO95/A11VO130)

تستخدم الحفارات عادةً A11VO95 أو A11VO130 كمضختها الرئيسية. من خلال التحكم المتكامل في LRDS، يحققون ما يلي: - الحفر والتحميل والنقل والتفريغ: تشغيل مضخة متعددة الوظائف مع التحكم في LRDS الذي يتكيف مع متطلبات الطاقة والتدفق المختلفة في ظل ظروف مختلفة؛ - التشغيل المستمر: تصميم عالي الموثوقية مصمم لأداء مستدام في البيئات القاسية مثل المناجم ومواقع البناء.

5.4 الأنظمة الهيدروليكية لآلات سطح الطرق وآلات الضغط

النظام الهيدروليكي للأسطوانة (A11VO60/A11VO75)

تستخدم بكرات الاهتزاز عادةً A11VO60 أو A11VO75 كمضخة رئيسية. من خلال التحكم في الضغط المستمر DR أو التحكم في الطاقة LR، يحقق النظام ما يلي: - محرك السير: يحافظ التحكم في الضغط المستمر على سرعة سير ثابتة لضمان الضغط الموحد؛ - نظام الاهتزاز: يعمل نظام التحكم في الطاقة LR على الحد من شدة الاهتزاز لمنع التحميل الزائد على المحرك؛ - نظام التوجيه: توفر مضخة التروس ذات العمود قوة هيدروليكية مستقلة لآلية التوجيه.

النظام الهيدروليكي للرصف (A11VO75/A11VO95)

تستخدم راصفات الأسفلت عادة A11VO75 أو A11VO95 كمضخة رئيسية لها. من خلال نظام DRS للتحكم في الضغط واستشعار الحمل، فإنها تحقق ما يلي: - التحكم في سرعة الرصف: يتطابق التحكم في استشعار الحمل بدقة مع متطلبات سرعة الرصف لضمان الجودة؛ – التحكم في لوحة الدك: يحافظ تنظيم الضغط المستمر على ضغط موحد على لوحة الدك للحصول على سطح رصف أملس؛ – نظام تسليم المواد: يعمل التسليم عالي التدفق (Vg max) على تعزيز الكفاءة التشغيلية.

5.5 الأنظمة الهيدروليكية لآلات الرفع

النظام الهيدروليكي لرافعة السيارات (A11VO95/A11VO130/A11VO145)

تستخدم رافعات السيارات عادةً A11VO95، أو A11VO130، أو A11VO145 كمضخة رئيسية. من خلال التحكم الحساس لحمل الضغط DRS أو التحكم في الطاقة LR، يحقق النظام ما يلي: - عمليات الرفع: التحكم الحساس للحمل يطابق بدقة متطلبات سرعة الرفع لأداء آمن وسلس؛ - عمليات التلسكوب: يحافظ التحكم في الضغط المستمر على الضغط المستقر أثناء التلسكوب لضمان الحركة السلسة؛ -عمليات الدوران: يحد التحكم في الطاقة من عزم الدوران لمنع التحميل الزائد على المحرك؛ - التحكم في الساق: توفر مضخة التروس المتسلسلة التي يتم تشغيلها من خلال العمود طاقة هيدروليكية مستقلة لنظام الساق.

النظام الهيدروليكي للرافعة المجنزرة (A11VO130/A11VO145/A11VO190)

تستخدم الرافعات المجنزرة الكبيرة عادةً A11VO130، أو A11VO145، أو A11VO190 كمضخة رئيسية. من خلال التحكم المتكامل LRDS، يحقق النظام ما يلي: - قدرة رفع عالية جدًا: خرج ضغط عالي يبلغ 350 بارًا لقوة رفع استثنائية؛ – التحكم الدقيق في الطاقة: يعمل نظام LRDS على مطابقة منحنيات قوة المحرك ديناميكيًا لتحسين كفاءة استهلاك الوقود؛ - التنسيق متعدد الآليات: يتيح التحكم في استشعار الحمل التشغيل المتزامن لوظائف الرفع والرفع والدوران.

5.6 الأنظمة الهيدروليكية لآلات التعدين ومعدات الحفر

النظام الهيدروليكي لشاحنات التفريغ الذاتي للمناجم (A11VO130/A11VO145/A11VO190)

تستخدم شاحنات التعدين القلابة الكبيرة عادة A11VO130، A11VO145، أو A11VO190 كمضخة رئيسية. من خلال التحكم المتكامل LRDS، يحقق النظام ما يلي: - الرفع والتفريغ: رفع سريع عالي التدفق (Vg max)، مع تحكم LRDS في حدود الطاقة والحد الأقصى للضغط لضمان السلامة؛ - نظام التوجيه: طاقة هيدروليكية مستقلة يتم توفيرها عبر مضخة تروس سلسلة مدفوعة عبر العمود؛ - نظام الكبح: طاقة هيدروليكية مستقلة مقدمة من مضخة تروس سلسلة مدفوعة عبر العمود؛ - التشغيل المستمر: تصميم موثوق به للغاية مصمم خصيصًا لتحقيق الأداء المستمر في ظروف التعدين القاسية.

الأنظمة الهيدروليكية لمعدات الحفر (A11VO145/A11VO190/A11VO220/A11VO260)

تستخدم معدات الحفر الكبيرة عادة A11VO145، A11VO190، A11VO220، أو A11VO260 كمضخات رئيسية. من خلال التحكم في الضغط المستمر DR أو التحكم في الطاقة LR، يحقق النظام ما يلي: - إمداد سائل الحفر: يحافظ التحكم في الضغط الثابت على ضغط إمداد ثابت لضمان جودة الحفر؛ - القيادة الدورانية: يحد التحكم في الطاقة من الحمل الدوراني لمنع التحميل الزائد على المحرك؛ - دوران الطين: دوران الطين عالي التدفق (Vg max) يعزز كفاءة الحفر؛ – التشغيل المستمر: تصميم موثوق للغاية يلبي متطلبات العمليات المستمرة في ظل الظروف الميدانية القاسية.



---



الفصل السادس: مزايا سلسلة التوريد الخاصة بديناميكيات موائع الفيل والتزامات الخدمة

6.1 القدرة على التسليم السريع

من خلال الاستفادة من سلسلة الصناعة الهيدروليكية الشاملة وقواعد التصنيع الذكية في الصين، أنشأت Elephant Fluid Power نظام توصيل رائدًا في الصناعة:

• النماذج القياسية (A11VO60 – A11VO95): النماذج العادية متوفرة في المخزون وسيتم شحنها خلال 48-72 ساعة بعد تأكيد الطلب.

• الموديلات المتوسطة إلى الكبيرة (A11VO130 – A11VO190): وقت التسليم: 7-15 يوم عمل

• الموديلات الكبيرة (A11VO220 – A11VO260) وتكوينات التحكم الخاصة: وقت التسليم 15-25 يوم عمل

• إصدار A11VLO عالي السرعة: لديه نفس دورة التسليم مثل طراز A11VO المطابق ويمكن تجهيزه بشكل اختياري بمضخة دافعة مدمجة.

• الاستجابة لحالات الطوارئ: تتوفر خدمة الشحن الجوي المباشر، ويتم التوصيل إلى المناطق الصناعية الكبرى في جميع أنحاء العالم خلال 72-96 ساعة.

• أوامر تصنيع المعدات الأصلية دفعة: يدعم تخطيط المخزون المتداول الشهري/الفصلي لضمان استمرارية إنتاج العملاء

6.2 تحليل التكلفة والعائد

بالمقارنة مع منتجات Bosch Rexroth الأصلية، توفر سلسلة Elephant Fluid Power A11VO فوائد اقتصادية كبيرة للعملاء:

• انخفاض تكاليف المشتريات: تم توفير تكاليف المشتريات المباشرة بنسبة 60% إلى 70%.

• توافق نظام التحكم: تتوافق أوضاع التحكم LR/DR/LRDS/DRS/HD/EP/DH/LG تمامًا مع أنظمة Rexroth، مما يلغي الحاجة إلى استبدال نظام التحكم ويقلل تكاليف شراء مجموعات صمامات التحكم بنسبة تزيد عن 50%.

• تحسين تكاليف الملحقات: تتوفر جميع المكونات (كتلة الأسطوانة، والمكبس، وموزع التدفق، ولوحة التموج، وقلب صمام التحكم، والأختام) بكميات وفيرة بأسعار تتراوح بين 30% إلى 40% فقط من أسعار المصنع الأصلية.

• تحسين تكلفة المخزون: يدعم عمليات الشراء المتكررة والصغيرة لتقليل ربط رأس المال

• تقليل خسائر وقت التوقف عن العمل: تعمل إمكانات التسليم السريع على تقليل وقت توقف المعدات من أسابيع إلى أيام، مع احتمال أن تصل الخسائر اليومية لمعدات البناء خلال مواسم الذروة إلى عشرات الآلاف من اليوانات.

6.3 شبكة الدعم الفني العالمية

أنشأت شركة Elephant Hydrodynamics شبكة خدمات فنية شاملة تغطي المناطق الصناعية الكبرى في جميع أنحاء العالم.

• الاستشارة الفنية: توفر إرشادات الاختيار عبر الإنترنت على مدار 24 ساعة طوال أيام الأسبوع، وتحليل توافق النظام، ودعم تشخيص الأخطاء. يتمتع أعضاء الفريق الفني بمتوسط ​​يزيد عن 15 عامًا من الخبرة ويتقنون جميع خطوط إنتاج Rexroth.

• التطوير المخصص: يوفر حلولاً مصممة خصيصًا لتلبية الاحتياجات المحددة لعملاء OEM.

– ضبط دقيق للإزاحة (على سبيل المثال، Vg max=135 سم³ بدلاً من المعيار 130 سم³)

- موانع التسرب الخاصة (FKM، HNBR، موانع التسرب ذات درجات الحرارة المنخفضة)

- طرق التحكم الخاصة (على سبيل المثال، نطاق الضغط المخصص، منحنى الطاقة المخصص، استجابة التحكم المخصصة)

– الطلاءات الخاصة (الطلاءات البحرية المقاومة للتآكل، شعارات العلامة التجارية للعملاء)

- مضخة دافعة مدمجة مخصصة (سلسلة A11VLO)

• التزام الضمان: فترة الضمان القياسية هي 12 شهرًا أو 2000 ساعة عمل (أيهما يأتي أولاً)، قابلة للتمديد إلى 36 شهرًا عند الطلب. يتم استبدال الأجزاء المعيبة مجانًا خلال فترة الضمان؛ يتم توفير الدعم الفني مدى الحياة بعد انتهاء الضمان.



---



الفصل السابع: إرشادات الاختيار والشرح التفصيلي لرموز الطلب

7.1 قواعد ترميز النماذج

تلتزم نماذج سلسلة Elephant Fluid Dynamics A11VO بمعايير الترميز المعترف بها دوليًا؛ مثال: A11VO 130 LRDS / 10R-NZD12K01.

جمقطع قصيدة	مeaning	وصف الخيار
A11VO	تحديد السلسلة	مضخة مكبس محوري متغيرة الإزاحة من النوع الغشائي، دائرة مفتوحة، إصدار قياسي
A11VLO	تحديد السلسلة	مضخة مكبس محوري متغيرة من النوع الغشائي، دائرة مفتوحة، إصدار عالي السرعة (مع مضخة دافعة مدمجة اختيارية)
130	المواصفات/الحد الأقصى للإزاحة	130 سم مكعب / دورة
LRDS	طريقة التحكم	LR = التحكم في الطاقة؛ DR = التحكم في الضغط المستمر؛ LRDS = الطاقة + قطع الضغط + حساسية الحمل؛ DRS = حساسية الضغط + الحمل؛ HD = التحكم النسبي الهيدروليكي؛ EP = التحكم التناسبي الكهربائي؛ DH = التحكم الهيدروليكي (خاص)؛ LG = التحكم في الرافعة؛ DH.D = التحكم الهيدروليكي الديناميكي؛ DH.G = الحصول على التحكم الهيدروليكي؛ EP.D = التحكم الديناميكي الكهربائي النسبي؛ EP.G = التحكم الكهربي النسبي.
10	رقم سري	10 = السلسلة 10 (قياسية)
ر	اتجاه الدوران	R = في اتجاه عقارب الساعة (ينظر إليها من نهاية العمود)؛ L = عكس اتجاه عقارب الساعة
ن	مادة الختم	N = NBR (مطاط النتريل)؛ V = FKM (مطاط مفلور، قياسي)
ز	نوع المحور	Z = العمود الفقري (DIN 5480)؛ P = عمود المفتاح المسطح (DIN 6885)؛ R = عمود المفتاح (ANSI B92.1a)
د	شفة التثبيت	D = ISO 3019-2، 4 فتحات؛ أ = ISO 3019-2، فتحتان
12	منفذ المحرك	12 = منفذ زيت فلنجة SAE، خيط متري، متقابل جانبيًا؛ 42 = منفذ زيت الفلنجة SAE، سن UNC، متقابل جانبيًا
ك01	محرك رمح المركزي	K01 = رمز المواصفات لشفة ومحور محرك المحور؛ N00 = لا يوجد محرك عبر العمود



7.2 عملية اتخاذ القرار في الاختيار

الخطوة 1: تحديد متطلبات النظام

- احسب الحد الأقصى لطلب التدفق للنظام: Q_max = Σ (أقصى معدلات التدفق لجميع المحركات) × عامل التزامن - احسب الحد الأقصى لضغط التشغيل للنظام: p_max = الحد الأقصى لضغط الحمل + خسائر خط الأنابيب + هامش الأمان (عادةً 10%-15%) - تحقق من معلمات محرك الأقراص/المحرك: الطاقة المقدرة، السرعة المقدرة، الحد الأقصى لعزم الدوران - تحقق من متطلبات الإصدار عالي السرعة: إذا تجاوزت سرعة المحرك 2500 دورة في الدقيقة، فكر في الإصدار عالي السرعة A11VLO

الخطوة 2: حدد مواصفات المضخة

بناءً على معدل التدفق الأقصى للنظام Q_max (L/min) وسرعة القيادة n (rpm): Vg_max = (Q_max × 1000 / n) × (1.05–1.10) سم³/rev. نطاق المعامل من 1.05 إلى 1.10 يمثل خسائر الحجم وتفاوتات التصنيع.

اختيار الموديل الأقرب والأكبر من القيمة المحسوبة من المواصفات القياسية.

الخطوة 3: التحقق من مطابقة الطاقة

الحد الأقصى لطاقة الإدخال المحسوبة للمضخة: P_max = Q_max × p_max / (600 × η_t) (kW)

التحقق: P_max ≥ القدرة المقدرة للمحرك/المحرك × 1.1 (عامل الأمان). إذا تجاوزت P_max القدرة المقدرة للمحرك/المحرك، فاختر محركًا ذا طاقة أعلى أو مضخة ذات إزاحة أصغر.

الخطوة 4: حدد طريقة التحكم

- أنظمة التنقل التي تعمل بالمحرك (لمنع التحميل الزائد للمحرك) ← التحكم في الطاقة LR أو التحكم المتكامل LRDS؛ الأنظمة التي تتطلب ضغطًا ثابتًا → التحكم في الضغط المستمر DR؛ الأنظمة التي تتطلب تحكمًا متزامنًا في الطاقة والضغط وحساسية الحمل ← التحكم المتكامل في LRDS؛ الأنظمة التي تتطلب التحكم الهيدروليكي التجريبي → التحكم الهيدروليكي النسبي عالي الدقة؛ الأنظمة التي تتطلب التحكم في الإشارات الكهربائية ← التحكم الكهربي التناسبي EP؛ التحكم الميكانيكي البسيط → التحكم في ذراع LG؛ متطلبات التحكم الخاصة → الإصدارات الخاصة DH/DH.D/DH.G/EP.D/EP.G

الخطوة 5: تأكيد شروط التثبيت

اتجاه التثبيت: يوصى بالتركيب الأفقي لعمود القيادة؛ بالنسبة للتركيب الرأسي (محوريًا لأعلى/لأسفل)، يلزم تعبئة الزيت بالكامل وإزالة الهواء. ظروف امتصاص الزيت: ارتفاع شفط الزيت ≥ 800 مم، قطر أنبوب الشفط ≥ قطر مدخل المضخة، دقة مرشح الشفط ≥ 100 ميكرومتر. دائرة تصريف الزيت: يجب إرجاع الزيت بشكل منفصل إلى الخزان، مما يضمن ضغط الغلاف ≥ 0.5 بار. لزوجة الزيت: حدد ISO VG22 – VG68 بناءً على درجة الحرارة المحيطة؛ نطاق لزوجة التشغيل الأمثل: 16-36 ملم²/ثانية. مضخة المكره المدمجة المطلوبة: فكر في استخدام متغير A11VLO مع مضخة المكره المدمجة عندما تتجاوز سرعة القيادة 2500 دورة في الدقيقة أو في ظل ظروف امتصاص الزيت السيئة.

الخطوة 6: تأكيد التكوين الخاص

- نوع الوسائط: زيوت معدنية → ختم FKM القياسي؛ HFA/HFB/HFC → ختم NBR - درجة الحرارة البيئية: درجة حرارة منخفضة (<–20 درجة مئوية) → ختم خاص لدرجة الحرارة المنخفضة؛ درجة حرارة عالية (+80 درجة مئوية) ← ختم FKM مع مبرد - متطلبات توصيل العمود: يتطلب مضخة تروس متصلة أو مضخة مكبس مساعدة ← حدد رمز محرك العمود المقابل - متطلبات الضوضاء: للتطبيقات الحساسة للضوضاء العالية ← اختر الإصدار منخفض الضوضاء (مع لوحة توزيع محسّنة) - الإصدار عالي السرعة مطلوب: سرعة المحرك> 2500 دورة في الدقيقة → حدد إصدار A11VLO عالي السرعة



---



الفصل الثامن: الصيانة وتشخيص الأعطال وإدارة الحياة

8.1 النقاط الرئيسية للصيانة اليومية

إدارة النفط (الأكثر أهمية)

درجة النظافة: درجات ISO 4406 الموصى بها 18/16/13 (أي ما يعادل NAS 7)؛ الحد الأدنى من الدرجات المقبولة هي 20/18/15 (NAS 9). يعد التلوث بالزيت هو السبب الرئيسي لفشل سلسلة A11VO. إدارة اللزوجة: نطاق لزوجة التشغيل الأمثل هو 16-36 ملم²/ثانية. يعتمد التحديد على درجة الحرارة المحيطة: – بيئة ذات درجة حرارة منخفضة (-20 درجة مئوية إلى +10 درجة مئوية): ISO VG22 أو VG32 – درجة الحرارة المحيطة (+10 درجة مئوية إلى +40 درجة مئوية): ISO VG46 – بيئة ذات درجة حرارة عالية (+40 درجة مئوية إلى +80 درجة مئوية): ISO VG68. فترة الاستبدال: الزيوت المعدنية كل 2000 ساعة تشغيل أو سنوياً؛ الزيوت الصديقة للبيئة كل 1000 ساعة تشغيل أو نصف سنوية. أخذ العينات والاختبار: يجب قياس اللزوجة وقيمة الحموضة ومحتوى الرطوبة ومستوى التلوث كل 500 ساعة أو ربع سنوي.

مراقبة درجة الحرارة

- درجة حرارة حالة التشغيل العادية: 40 درجة مئوية - 70 درجة مئوية - الحد الأقصى لدرجة الحرارة المسموح بها: 80 درجة مئوية (ذروة قصيرة المدى تبلغ 90 درجة مئوية، المدة أقل من 10 دقائق) - إذا تجاوزت درجة الحرارة 80 درجة مئوية، افحص: نظام التبريد، وإعدادات صمام الفائض، والتسريبات الداخلية، وما إذا كانت لزوجة الزيت منخفضة جدًا

مراقبة حالة امتصاص الزيت

- الضغط المطلق عند منفذ شفط الزيت: ≥ 0.8 بار (لمنع التجويف) - ارتفاع شفط الزيت: ≥ 800 مم (في ظل ظروف التثبيت القياسية) - انخفاض الضغط عبر مرشح شفط الزيت: ≥ 0.3 بار (يتطلب تجاوز هذه القيمة استبدال الفلتر) - مضخة المكره المدمجة (إصدار A11VLO): افحص فلتر منفذ شفط الزيت للتأكد من خلوه من الانسدادات

مراقبة الضوضاء والاهتزازات

- مستوى الضوضاء العادي: <78 ديسيبل (A) (مواصفات A11VO60-260) - الأسباب المحتملة للضوضاء غير الطبيعية: - الصراخ عالي التردد: عدم كفاية شفط الزيت (التجويف)، تآكل لوحة الموزع - ذراع التردد المنخفض: تآكل المحمل، عدم محاذاة القارنة - الطرق غير المنتظم: المكبس غير المحكم، الخلوص الزائد في محمل اللوحة المتقطعة

8.2 تشخيص الأخطاء الشائعة واستكشاف الأخطاء وإصلاحها



فcom.ultphenomenon	الأسباب المحتملة	دcom.iagnosticmethod	تدابير الاستبعاد
تدفق الإخراج غير كاف	تؤدي لزوجة الزيت المنخفضة بشكل مفرط إلى زيادة التسرب الداخلي (بسبب تآكل لوحة الموزع/المكبس)، وعدم كفاية سرعة القيادة، وتشويش الآلية المتغيرة عند Vg min.	قم بقياس لزوجة الزيت، وحدد معدل تدفق الزيت المرتجع في الهيكل (الطبيعي <5% من Q_in)، وتحقق من سرعة القيادة، وتحقق من إزاحة المكبس المتغيرة.	استبدله بزيت اللزوجة المناسب، واستبدل لوحة الموزع/المكبس، وافحص محرك/محرك القيادة، وقم بتنظيف آلية الإزاحة المتغيرة.
ضغط الإخراج غير كاف	تم ضبط الضغط على مستوى منخفض للغاية، أو كان هناك تسرب داخلي، أو أن الآلية المتغيرة لم تصل إلى الحد الأقصى Vg، أو أن صمام التنفيس معيب.	اضبط ضغط النظام، وقم بقياس معدل تدفق عودة الزيت في الهيكل، وتحقق من موضع المكبس المتغير، وتحقق من صمام التنفيس.	زيادة ضبط الضغط، واستبدال الأختام، وضبط الآلية المتغيرة، وإصلاح/استبدال صمام التنفيس.
الاستجابة المتغيرة بطيئة	التحكم في تلوث الزيت (التصاق قلب الصمام)، وعدم كفاية ضغط الزيت، وتآكل أختام المكبس المتغيرة	مراقبة ومراقبة نظافة الزيت وضغط الزيت وتسرب المكبس للمكونات المتغيرة.	استبدل عنصر فلتر زيت التحكم، ونظف صمام التحكم، واستبدل مانع تسرب المكبس المتغير.
ضجيج غير طبيعي	تسرب خط الزيت (التجويف)، احتواء الزيت على الغاز، تلف المحامل، تآكل لوحة توزيع التدفق	التحقق من سلامة الختم لخط أنابيب شفط الزيت، وقياس محتوى الغاز في الزيت، وإجراء تحليل طيف الاهتزاز.	تشديد خطوط شفط الزيت ونظام العادم. استبدل المحامل ولوحة الموزع.
تسرب زيت القشرة	تآكل سدادة المحور (الأكثر شيوعًا)، والضغط المفرط للمبيت (بسبب انسداد أنبوب تصريف الزيت)، وتقادم الختم	تحقق من الضغط الخلفي لأنبوب تصريف الزيت (يجب أن يكون أقل من 0.5 بار) وافحص حالة ختم العمود.	استبدل ختم العمود، وقم بتنظيف أنبوب تصريف الزيت، واستبدل مكونات الختم.
سخونة	الحمل الزائد المستمر (فرق الضغط الزائد)، والتلوث بالزيت، وعدم كفاية التبريد، والتسرب الداخلي الشديد	معلمات الاختبار: فرق الضغط، ومستوى تلوث الزيت، وكفاءة التبريد، ومعدل تدفق الزيت العائد للقشرة	قم بتقليل الحمل، أو التبديل إلى طراز أكبر، أو استبدال الزيت، أو تحسين التبريد، أو استبدال المكونات البالية.
عطل في نظام التحكم المتغير	تشويش قلب صمام التحكم، فشل المغناطيس الكهربائي (EP)، انسداد خط الزيت التجريبي (HD)	قم بقياس مقاومة المغناطيس الكهربائي، وراقب ضغط الزيت، وقم بتفكيكه لفحص قلب الصمام.	تنظيف أو استبدال صمام التحكم؛ استبدال المغناطيس الكهربائي. مسح خط النفط التجريبي.
التجويف	ضغط شفط الزيت منخفض جدًا، أو رأس شفط الزيت مرتفع جدًا، أو خطوط الزيت المسدودة، أو لزوجة الزيت العالية جدًا، أو خلل في مضخة المكره المدمجة (إصدار A11VLO).	قم بقياس الضغط المطلق عند منفذ شفط الزيت، وحدد ارتفاع شفط الزيت، وافحص مرشح شفط الزيت، وقياس لزوجة الزيت، وافحص مضخة المكره (إصدار A11VLO).	قلل ارتفاع شفط الزيت، واستبدل عنصر فلتر شفط الزيت، واستخدم الزيت ذو اللزوجة المناسبة، وقم بزيادة قطر أنبوب الشفط، وإصلاح/استبدال مضخة المكره (إصدار A11VLO).
فشل التحكم في الطاقة	التشويش الأساسي لصمام التحكم في الطاقة، عطل في آلية ضبط الطاقة، زيت التحكم الملوث	قم بقياس إزاحة قلب صمام التحكم في الطاقة، وافحص آلية ضبط الطاقة، وتحقق من نظافة زيت التحكم.	تنظيف أو استبدال صمام التحكم في الطاقة؛ إصلاح أو استبدال آلية إعداد الطاقة؛ استبدل زيت التحكم.
استجابة بطيئة لحساسية التحميل	انسداد خط أنابيب LS، تشويش قلب صمام LS، عدم كفاية ضغط إشارة LS	التحقق من سالكية خط أنابيب LS، وفحص قلب صمام LS، وقياس ضغط إشارة LS.	قم بمسح خط أنابيب LS، وتنظيف/استبدال قلب صمام LS، وفحص مصدر إشارة LS.

8.3 الصيانة التنبؤية وإدارة الحياة

معلمات عمر الخدمة الرئيسية: - زوج احتكاك لوحة التوزيع وأسطوانة التوزيع: عمر الخدمة العادي 12000-15000 ساعة؛ تم تقليل عمر الخدمة بنسبة تزيد عن 50% عندما يتجاوز تلوث الزيت الحدود - زوج احتكاك الحذاء المنزلق بمكبس: عمر الخدمة العادي 15,000-20,000 ساعة؛ يرتبط ارتباطًا وثيقًا بنظافة الزيت ولزوجته - نظام تحمل الحجاب الحاجز: عمر الخدمة العادي 12,000-15,000 ساعة؛ تم تمديد عمر الخدمة من خلال تصميم التفريغ بالضغط الثابت - ختم العمود: عمر الخدمة العادي 8,000-12,000 ساعة؛ ترتبط ارتباطًا وثيقًا بدرجة حرارة السكن وخشونة سطح العمود - قلب صمام التحكم: عمر الخدمة العادي 10,000-15,000 ساعة؛ ترتبط ارتباطًا وثيقًا بالتحكم في نظافة الزيت - مضخة المكره المدمجة (إصدار A11VLO): عمر الخدمة العادي 8000-10000 ساعة؛ ترتبط ارتباطًا وثيقًا بظروف شفط الزيت ونظافة الزيت

توصيات الصيانة التنبؤية: -تثبيت جهاز استشعار تلوث الزيت عبر الإنترنت (معيار ISO 4406) للمراقبة في الوقت الحقيقي؛ - قياس معدل تدفق الزيت العائد للمبيت كل 2000 ساعة وإجراء تحليل الاتجاه على معدلات التسرب الداخلي؛ - إجراء تحليل طيف الاهتزاز كل 5000 ساعة لاكتشاف تآكل المحمل مبكرًا؛ -فحص نظافة زيت التحكم كل ثلاثة أشهر لمنع التصاق قلب الصمام؛ - افحص مرشح منفذ الشفط الخاص بمضخة المكره المدمجة (إصدار A11VLO) كل ثلاثة أشهر للتأكد من خلوه من الانسداد؛ -الاحتفاظ بسجل شامل لصيانة المعدات يسجل جميع الأجزاء المستبدلة وبيانات اختبار الزيت.



---



الفصل التاسع: القيمة الصناعية والأهمية الإستراتيجية لسلسلة Elephant Fluid Dynamics A11VO

9.1 إعادة تحديد معايير أداء التكلفة للمضخات الهيدروليكية

تقليديًا، ارتبطت المضخات الهيدروليكية عالية الأداء ومتغيرة الإزاحة بتكاليف باهظة. ومع ذلك، نجحت شركة Elephant Hydraulics في قلب هذا التصور من خلال المبادرات الإستراتيجية التالية:

• سلسلة تصنيع رأسية متكاملة: بدءًا من الصب والتصنيع والمعالجة الحرارية وحتى التجميع والاختبار، يتم التحكم في العملية بأكملها داخليًا بالكامل، مما يقلل تكاليف الاستعانة بمصادر خارجية بنسبة تزيد عن 30%.

• إدارة الإنتاج الخالي من الهدر: من خلال تطبيق نظام إنتاج تويوتا (TPS)، تم تقصير دورة الإنتاج بنسبة 40% وتقليل مخزون العمل قيد التنفيذ بنسبة 50%.

• مزايا المشتريات واسعة النطاق: مع تجاوز حجم الشراء السنوي 100.000 وحدة، يتم شراء المواد الخام الرئيسية (مثل الفولاذ وسبائك النحاس والأختام) مركزيًا، مما يؤدي إلى خفض التكلفة بنسبة 20%-30%.

• ترقية التصنيع الذكي: الاستثمار في مراكز التصنيع باستخدام الحاسب الآلي، وخطوط التجميع التي يعمل بها موظفون يتمتعون بخبرة 10 سنوات، وأنظمة الاختبار الآلية، مما يؤدي إلى زيادة نصيب الفرد من الإنتاج بمقدار ثلاثة أضعاف.

النتيجة الرئيسية: توفر سلسلة A11VO أداءً يعادل أكثر من 95% من أداء مكونات Rexroth الأصلية بـ 25%-35% فقط من سعرها، مما يخلق قيمة غير مسبوقة للعملاء في جميع أنحاء العالم.

9.2 دعم تنويع ومرونة سلاسل التوريد العالمية

في السنوات الأخيرة، ركزت الصناعة التحويلية العالمية بشكل غير مسبوق على مرونة سلسلة التوريد. باعتبارها مكونات طاقة هيدروليكية عالية الجودة تم تصنيعها في الصين، توفر سلسلة Elephant Fluid Power A11VO للعملاء في أوروبا وأمريكا الشمالية وجنوب شرق آسيا والشرق الأوسط وأفريقيا وأمريكا الجنوبية خيار "المصدر الثاني" الموثوق به.

• السوق الأوروبية: توفر مكونات OEM لمصنعي آلات البناء في ألمانيا وإيطاليا وفرنسا وهولندا وبلدان أخرى، مع أوقات تسليم تتراوح من 7 إلى 15 يومًا (مقارنة بأوقات التسليم الأصلية لشركة Rexroth والتي تتراوح من 4 إلى 8 أسابيع).

• سوق أمريكا الشمالية: من خلال مركز الخدمة الخاص بنا في هيوستن بالولايات المتحدة، نقدم خدمات توريد قطع الغيار السريعة إلى المصلحين الهيدروليكيين في تكساس وكاليفورنيا وإلينوي.

• سوق جنوب شرق آسيا: تدعم مراكز الخدمة في سنغافورة وتايلاند وإندونيسيا نموذج إنتاج JIT الخاص بمصنعي شاحنات مضخة الخرسانة والحفارات المحلية.

• سوق الشرق الأوسط/أفريقيا: تدعم مراكز الخدمة في دبي وجوهانسبرغ احتياجات الصيانة الطارئة لآلات التعدين ومعدات النفط.

• سوق أمريكا الجنوبية: يدعم مركز الخدمة في ساو باولو بالبرازيل المشتريات المحلية للآلات الزراعية والحرجية.

9.3 الابتكار التكنولوجي المستمر وخريطة طريق المنتج

تواصل Elephant Fluid Dynamics الاستثمار في ترقية وتطوير سلسلة A11VO. وتتضمن خارطة الطريق الفنية للسنوات الثلاث المقبلة ما يلي:

ابتكار المواد: - مكبس مطلي بالسيراميك: زيادة الصلابة بمقدار ثلاثة أضعاف، وتعزيز مقاومة التآكل بمقدار خمسة أضعاف، مع عمر خدمة مستهدف يصل إلى 25,000 ساعة - القرص المقوى بألياف الكربون: انخفض الوزن بنسبة 40%، وانخفض التشوه الحراري بنسبة 60%، وتحسن الثبات في ظل ظروف درجات الحرارة المرتفعة - ختم مركب نانو: انخفض معامل الاحتكاك بنسبة 50%، وتضاعف عمر الختم

التكامل الذكي: - أجهزة استشعار الضغط / درجة الحرارة / التدفق المدمجة: مراقبة صحة المضخة في الوقت الحقيقي مع البيانات المنقولة عبر واجهة بيانات CAN bus-IoT: يدعم نقل البيانات عن بعد 4G / 5G للصيانة التنبؤية - نظام مزدوج رقمي: ينشئ نموذجًا رقميًا للمضخة بناءً على البيانات التشغيلية، مما يوفر تنبيهات خطأ محتملة تصل إلى 30 يومًا مقدمًا

تحسين كفاءة الطاقة: - تحسين تصميم نافذة توزيع التدفق القائم على محاكاة السوائل CFD: تقليل خسائر تأثير التدفق، وتحقيق كفاءة إجمالية مستهدفة تتجاوز 90% - التحكم المتغير الانسيابي المغناطيسي: يقلل وقت الاستجابة من 0.25 ثانية إلى 0.05 ثانية، مما يتيح استجابة ديناميكية على مستوى المللي ثانية - نظام استعادة الطاقة: يستعيد الطاقة الحركية أثناء الكبح، مما يقلل من استهلاك طاقة النظام الإجمالي بنسبة 10-15%

التوافق البيئي: – التوافق الكامل مع السوائل الهيدروليكية القابلة للتحلل الحيوي: HETG (قائمة على زيت الكانولا)، HEES (قائمة على الإستر الاصطناعي)، HFD (قائمة على جلايكول الماء والإيثيلين) – تقنية المحامل الخالية من الزيت: استكشاف تطبيقات محامل الهواء ومحامل الرفع المغناطيسي في المضخات الهيدروليكية للتخلص من التلوث الزيتي تمامًا – تصميم خفيف الوزن: من خلال تحسين الطوبولوجيا ومواد سبائك الألومنيوم، يتم تقليل وزن المضخة بنسبة 20-30%، مما يساعد العملاء على تحقيق أهداف تحييد الكربون



---



الفصل العاشر: الاستنتاجات والتوصيات الخاصة بالمشتريات

10.1 الاستنتاجات الرئيسية

تتميز المضخات الهيدروليكية ذات المكبس المحوري متغيرة الإزاحة من سلسلة Elephant Fluid Dynamics A11VO (بما في ذلك الطرازات A11VO60 وA11VO260 والإصدار A11VLO عالي السرعة) بالمزايا التالية:

1. نطاق المواصفات الشامل: يغطي الأحجام من 60 سم مكعب إلى 260 سم مكعب، ويلبي جميع متطلبات كل من الآلات الهندسية الصغيرة والمتوسطة ومعدات التعدين الثقيلة للغاية.

2. توافق عالٍ مع منتجات Bosch Rexroth الأصلية: قابلية التبادل المادي بنسبة 100%، وتكافؤ الأداء بنسبة تزيد عن 95%، والتكرار الكامل لجميع طرق التحكم.

3. أداء موثوق به: أكثر من 15000 ساعة من عمر التشغيل المستمر، وكفاءة حجمية 95%، وكفاءة إجمالية تتجاوز 87%.

4. مزايا سلسلة التوريد ذات القدرة التنافسية العالية: توفير في التكاليف بنسبة 60%-70%، والتسليم السريع خلال 48 ساعة إلى 25 يومًا، وشبكة خدمة تغطي ست قارات حول العالم.

5. القدرة على الابتكار التكنولوجي المستمر: التقدم المتزامن في أربعة مجالات رئيسية - المواد، والذكاء، وكفاءة الطاقة، وحماية البيئة.

لقد أصبح البديل المفضل في صناعة نقل الطاقة الهيدروليكية العالمية. سواء كان ذلك لتطبيقات تصنيع المعدات الأصلية (OEM) أو احتياجات الصيانة/الاستبدال بعد البيع، وسواء كان الأمر يتعلق بالأنظمة الصديقة للميزانية الحساسة من حيث التكلفة أو المعدات المتطورة التي تتطلب موثوقية مطلقة، فإن سلسلة Elephant Fluid Power A11VO توفر عرض قيمة مخصصًا.

10.2 توصيات لقرارات الشراء

بالنسبة لمصنعي الآلات الهندسية (OEMs): - البدء بتركيبات تجريبية صغيرة الحجم (5-10 وحدات) للتحقق من التوافق مع الأنظمة الحالية؛ - الاستفادة من الخدمات الاستشارية الفنية المجانية المقدمة من Elephant Hydraulics لتحسين تكامل النظام (المضخة - المحرك - الصمام - خطوط الأنابيب)؛ - توقيع اتفاقيات إطارية سنوية لتثبيت الأسعار وجداول التسليم، مما يضمن استمرارية الإنتاج. - النظر في دمج Elephant Hydraulics في استراتيجية "مصدر العرض المزدوج" للتخفيف من مخاطر سلسلة التوريد؛ -بالنسبة للمنتجات الأساسية مثل شاحنات مضخة الخرسانة والحفارات، استخدم التحكم المتكامل LRDS مباشرة لتحقيق كفاءة الطاقة المثلى.

بالنسبة لتكامل الأنظمة الهيدروليكية: - نوصي بسلسلة Elephant Hydraulics A11VO كخيار تكوين قياسي للعملاء النهائيين؛ - الاستفادة من إمكانيات التسليم السريع (الشحنات خلال 48 ساعة) للتعامل مع طلبات الطوارئ ومشاريع الصيانة؛ -المشاركة في برامج التدريب الفني لشركة Elephant Hydraulics (عبر الإنترنت/غير متصل) لتعزيز خبرة الفريق؛ -الحفاظ على مخزون شامل من قطع الغيار (كتل الأسطوانات، الغطاسات، لوحات التدفق، لوحات الاختلاط، قلوب صمام التحكم، الأختام) لتحسين كفاءة استجابة الصيانة.

بالنسبة للمستخدمين النهائيين (التعدين، والبناء، والقطاعات الصناعية، وما إلى ذلك): - أثناء عمليات إصلاح المعدات الرئيسية، فكر في استبدال مضخات Rexroth الأصلية بسلسلة A11VO من Elephant Fluid Power لتقليل تكاليف الصيانة بنسبة تزيد عن 60%؛ - الحفاظ على نظام التحكم الحالي (مجموعات صمامات LR/DR/LRDS/DRS/HD/EP) دون استثمارات إضافية؛ - الوصول إلى الدعم الفني المحلي من خلال مركز الخدمة العالمي لشركة Elephant Fluid Power؛ – إنشاء سجلات صيانة المعدات وتنفيذ الصيانة التنبؤية لزيادة عمر خدمة المضخة إلى أقصى حد.

---



زائدة

الملحق أ: الجدول المرجعي النموذجي الكامل لسلسلة A11VO/A11VLO



مأوديل	الحد الأقصى للإزاحة (سم³)	الضغط الاسمي (حاجِز)	ضغط الذروة (حاجِز)	السرعة القصوى @ Vgmax (دورة في الدقيقة)	أقصى سرعة دوران @ Vg≈0 (دورة في الدقيقة)	الحد الأقصى لمعدل التدفق (لتر/دقيقة)	الحد الأقصى للطاقة @ 350 بار (كيلوواط)	وزن (كجم)	مواصفات شفة	AxleEndOptions	جcom.ontrolmethod	مضخة دافعة اختيارية
A11VO60	60.0	350	400	3300	3900	198.0	115.5	28	ISO 2-hole/4-hole	مفتاح مسطح/مفتاح حلزوني	LR/DR/LRDS/DRS/HD/EP/DH/LG	ينكر
A11VO75	75.0	350	400	3000	3600	225.0	131.3	32	ISO 2-hole/4-hole	مفتاح مسطح/مفتاح حلزوني	LR/DR/LRDS/DRS/HD/EP/DH/LG	ينكر
A11VO95	95.0	350	400	2700	3100	256.5	149.6	38	ISO 2-hole/4-hole	مفتاح مسطح/مفتاح حلزوني	LR/DR/LRDS/DRS/HD/EP/DH/LG	ينكر
A11VO130	130.0	350	400	2500	2900	325.0	189.6	48	ISO 2-hole/4-hole	مفتاح مسطح/مفتاح حلزوني	LR/DR/LRDS/DRS/HD/EP/DH/LG	ينكر
A11VO145	145.0	350	400	2400	2800	348.0	203.0	52	ISO 2-hole/4-hole	مفتاح مسطح/مفتاح حلزوني	LR/DR/LRDS/DRS/HD/EP/DH/LG	ينكر
A11VO190	190.0	350	400	2200	2600	418.0	243.8	68	ISO 2-hole/4-hole	مفتاح مسطح/مفتاح حلزوني	LR/DR/LRDS/DRS/HD/EP/DH/LG	ينكر
A11VO220	220.0	350	400	2000	2400	440.0	256.7	78	ايزو 4 فتحات	مفتاح مسطح/مفتاح حلزوني	LR/DR/LRDS/DRS/HD/EP/DH/LG	ينكر
A11VO260	260.0	350	400	1800	2100	468.0	273.0	95	ايزو 4 فتحات	مفتاح مسطح/مفتاح حلزوني	LR/DR/LRDS/DRS/HD/EP/DH/LG	ينكر
A11VLO60	60.0	350	400	3900	4500	234.0	136.5	30	ISO 2-hole/4-hole	مفتاح مسطح/مفتاح حلزوني	LR/DR/LRDS/DRS/HD/EP/DH/LG	ينكر
A11VLO75	75.0	350	400	3600	4200	270.0	157.5	34	ISO 2-hole/4-hole	مفتاح مسطح/مفتاح حلزوني	LR/DR/LRDS/DRS/HD/EP/DH/LG	ينكر
A11VLO95	95.0	350	400	3100	3600	294.5	171.8	40	ISO 2-hole/4-hole	مفتاح مسطح/مفتاح حلزوني	LR/DR/LRDS/DRS/HD/EP/DH/LG	ينكر
A11VLO130	130.0	350	400	2900	3400	377.0	219.9	50	ISO 2-hole/4-hole	مفتاح مسطح/مفتاح حلزوني	LR/DR/LRDS/DRS/HD/EP/DH/LG	نعم
A11VLO145	145.0	350	400	2800	3300	406.0	236.8	54	ISO 2-hole/4-hole	مفتاح مسطح/مفتاح حلزوني	LR/DR/LRDS/DRS/HD/EP/DH/LG	نعم
A11VLO190	190.0	350	400	2600	3100	494.0	288.2	70	ISO 2-hole/4-hole	مفتاح مسطح/مفتاح حلزوني	LR/DR/LRDS/DRS/HD/EP/DH/LG	نعم
A11VLO220	220.0	350	400	2400	2900	528.0	308.0	80	ايزو 4 فتحات	مفتاح مسطح/مفتاح حلزوني	LR/DR/LRDS/DRS/HD/EP/DH/LG	نعم
A11VLO260	260.0	350	400	2100	2600	546.0	318.5	97	ايزو 4 فتحات	مفتاح مسطح/مفتاح حلزوني	LR/DR/LRDS/DRS/HD/EP/DH/LG	نعم

الملحق ب: جدول مرجعي سريع لاختيار طرق التحكم

جطريقة التحكم	جقصيدة	جإشارة التحكم	جنطاق التحكم	رسرعة الاستجابة	نموذج قابل للتطبيق	تطبيق نموذجي
التحكم في الطاقة	إل آر	صمام ميكانيكي مدمج	الحد من الطاقة	وسط	60-260	الحفارات واللوادر والجرافات
التحكم في الضغط المستمر	دكتور	صمام ميكانيكي مدمج	الحد من الضغط	وسط	60-260	جهاز التثبيت، منضدة الاختبار، شاحنة مضخة الخرسانة
الطاقة + الضغط + حساسية الحمل	LRDS	صمام ميكانيكي مدمج + LS	الطاقة + الضغط + معدل التدفق	وسط	60-260	الحفارات الكبيرة، شاحنات مضخة الخرسانة، شاحنات التعدين
حساسية الضغط والحمل	دائرة الاستعلام والأمن	صمام ميكانيكي مدمج + LS	الضغط + معدل التدفق	وسط	60-260	رافعة؛ منصة عمل على ارتفاعات عالية
النسبة الهيدروليكية	عالية الدقة	القائد الهيدروليكي	Vg دقيقة-Vg كحد أقصى	سريع	60-260	أنظمة التحكم التجريبية للحفارات والرافعات
النسبة الكهربائية	الجيش الشعبي	12 فولت/24 فولت تيار مستمر	Vg دقيقة-Vg كحد أقصى	سريع	60-260	المعدات الآلية، أجهزة التحكم عن بعد، معدات CNC
التحكم الهيدروليكي الخاص	درهم	الطيار الهيدروليكي (خاص)	مصنوع بطريقة مخصصة	سريع	60-260	الأنظمة الهيدروليكية للسفن، المعدات الأرضية للطيران، المعدات العسكرية
رافعة ميكانيكية	إل جي	رافعة ميكانيكية	Vg دقيقة-Vg كحد أقصى	بطيء	60-260	الآلات الزراعية الصغيرة. معدات بناء بسيطة
التحكم الهيدروليكي الديناميكي	د.د	الطيار الهيدروليكي (الديناميكي)	مصنوع بطريقة مخصصة	سريع للغاية	60-260	آلات القولبة بالحقن عالية السرعة، آلات الصب بالقالب عالية السرعة
الحصول على نسبة الكهربائية	إي.بي.جي	النسبة الكهربائية (الكسب)	مصنوع بطريقة مخصصة	سريع للغاية	60-260	الأنظمة الهيدروليكية المؤازرة ومراكز التصنيع باستخدام الحاسب الآلي

ملحق: المراجع والمعايير

6. بوش ريكسروث ايه جي. "مضخة المكبس المحوري المتغيرة A11VO، ورقة البيانات." 2016.

7. بوش ريكسروث ايه جي. "مضخة المكبس المحوري المتغيرة A11VLO، ورقة البيانات." 2016.

8. آيزو 3019-2:2001. "طاقة الموائع الهيدروليكية - الأبعاد ورمز التعريف لحواف التثبيت ونهايات العمود لمضخات الإزاحة والمحركات."

9. آيزو 4409:2019. "طاقة الموائع الهيدروليكية - المضخات والمحركات وناقلات الحركة المتكاملة ذات الإزاحة الإيجابية - طرق اختبار وتقديم الأداء الأساسي للحالة المستقرة."

10. آيزو 4406:2021. "طاقة الموائع الهيدروليكية - الموائع - طريقة ترميز مستوى التلوث بالجسيمات الصلبة."

11. آيزو 6162:2002. "طاقة السوائل الهيدروليكية - وصلات الفلنجة مع مشابك شفة منفصلة أو قطعة واحدة ومسامير مترية أو بوصة."

12. DIN 51524. "سوائل الضغط - الزيوت الهيدروليكية HL، HLP، HLPD."

13. DIN 6885. "أدوات تثبيت من نوع محرك الأقراص بدون إجراء مستدق؛ مفاتيح متوازية، وممرات مفاتيح، ونمط عميق."

14. أنسي B92.1a. "الخطوط المتضمنة والتفتيش."

15. هيدروديناميكا الفيلة. "دليل المنتج لمضخة المكبس المحوري المتغير من سلسلة A11VO/A11VLO،" طبعة 2026.

16. جمعية صناعة الأختام الهيدروليكية والهوائية الصينية. "تقرير التطوير الفني لصناعة المضخات الهيدروليكية المتغيرة." 2025.

17. تي يو في راينلاند. "تقرير اختبار الأداء لسلسلة طاقة سائل الفيل A11VO." 2025.



---



حقوق النشر © 2026 Elephant Fluid Dynamics

هذه الوثيقة مخصصة للاتصالات الفنية ومرجع الاختيار فقط. يجب أن تشير المعلمات المحددة إلى أحدث دليل للمنتج.





---



تم تجميع هذه الوثيقة بواسطة Elephant Hydraulics لتزويد الصناعة الهيدروليكية العالمية بمراجع فنية موثوقة ومهنية وشاملة. نحن ملتزمون بأن نصبح شريكك الهيدروليكي الأكثر ثقة من خلال الابتكار التكنولوجي والخدمة الاستثنائية.
