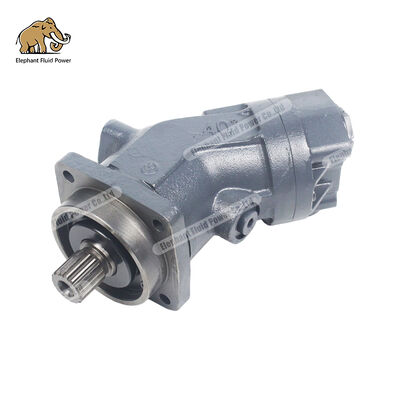

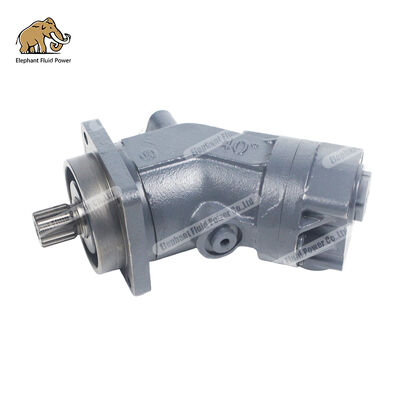

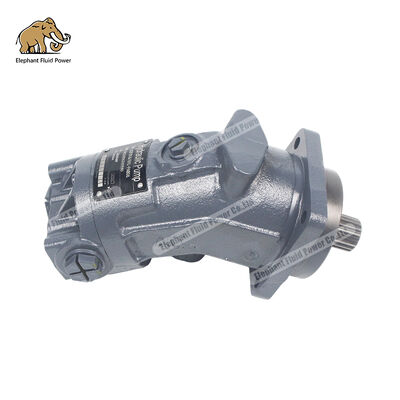

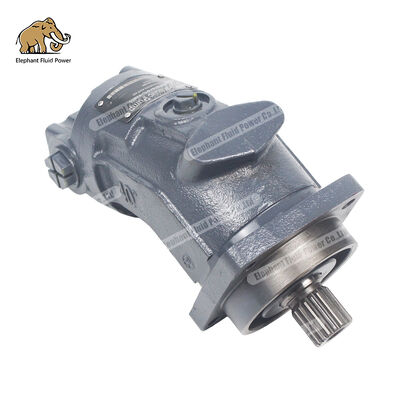

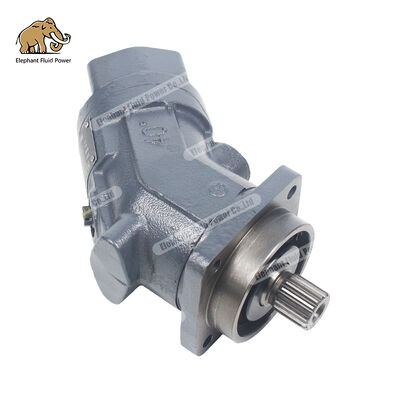

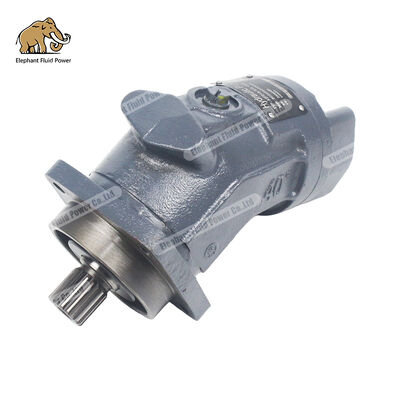

محرك المكبس A2FO16 61L-PAB06 عالي الأداء: بديل صيني - حل طاقة هيدروليكي مستقر وموثوق.

المستند التقني للتحليل الفني وتطبيقات الصناعة

كمؤسسة رائدة في قطاع الطاقة الهيدروليكية في الصين، المحركات الهيدروليكية ذات المكبس المحوري ذات الإزاحة الثابتة من سلسلة Elephant Fluid Power (بما في ذلك الموديلات A2F10، A2F12، A2F23، A2F28، A2F45، A2F55، A2F63، A2F80، A2F107، A2F125، A2F160، تعمل A2F200، وA2F250، وA2F355، وA2F500) على إعادة تشكيل المشهد التنافسي لسوق المحركات الهيدروليكية العالمية نظرًا لمواصفاتها الفنية المتوافقة تمامًا مع سلسلة A2F من Bosch Rexroth، وفعالية التكلفة المتميزة، وقدرات التسليم السريع. تتناول هذه المقالة بشكل منهجي القدرة التنافسية الأساسية لمحركات سلسلة A2F من Elephant Fluid Power عبر خمسة أبعاد - المبادئ الفنية، ومواصفات المنتج، وسيناريوهات التطبيق، ومقارنات الجودة، ومزايا سلسلة التوريد - مما يوفر مراجع اختيار موثوقة لمصنعي آلات البناء، ومتكاملي الأنظمة الهيدروليكية، والمستخدمين النهائيين.



---



الفصل الأول: المبادئ الفنية وفلسفة التصميم للمحركات الهيدروليكية من سلسلة A2F

1.1 المزايا الأساسية لهيكل المكبس المحوري ذو العمود المنحني

تتميز المحركات الهيدروليكية من سلسلة A2F بتصميم مكبس محوري كلاسيكي ذو محور منحني - وهو تكوين ابتكرته شركة Bosch Rexroth في السبعينيات وما زال يعتبر المعيار الذهبي في ناقل الحركة الهيدروليكي عالي الضغط. بناءً على فلسفة التصميم الأساسية هذه والتي تم تحسينها من خلال عمليات التصنيع المتقدمة، حققت Elephant Hydraulics الخصائص التقنية الأساسية التالية:

تقنية التمركز الذاتي لأقراص التوزيع الكروية

يتميز هذا النظام بتصميم سطح تحكم كروي مثبت، ويوفر مزايا مثل القدرة على التمركز الذاتي، والسرعة المحيطية المنخفضة، والكفاءة العالية. يضمن التصميم زوايا اتصال مثالية بين رأس كرة المكبس وقرص القيادة، مما يقلل من خسائر الاحتكاك الميكانيكي حتى في ظل ظروف التشغيل عالية الضغط والسرعة، مع كفاءة حجمية تتجاوز 95%.

هيكل متكامل للمكبس وحلقة المكبس

على عكس التصميمات التقليدية من النوع المنفصل، تستخدم سلسلة Elephant Fluid Power A2F مكبسًا متجانسًا مقترنًا بحلقات مكبس دقيقة، مما يعزز أداء الختم بشكل كبير في ظل ظروف الضغط العالي. يضمن هذا التصميم كفاءة حجمية مستقرة حتى عند الضغوط المقدرة بـ 35 ميجا باسكال (5100 رطل لكل بوصة مربعة) وضغوط الذروة البالغة 40 ميجا باسكال (5800 رطل لكل بوصة مربعة)، مما يطيل عمر الخدمة بما يزيد عن 20000 ساعة.

** نظام محمل دوار قوي **

تم تصميم محامل عمود الإدارة لظروف تشغيل محددة وقادرة على تحمل الأحمال الشعاعية. بالنسبة للطرز ذات الإزاحة الكبيرة التي تتراوح من A2F250 إلى A2F500، تتوفر تكوينات المحامل طويلة العمر كخيار، مما يجعلها مناسبة بشكل خاص للسوائل الهيدروليكية الصديقة للبيئة مثل HFB وHFC، وتلبي متطلبات المتانة في البيئات القاسية مثل آلات التعدين والتطبيقات الهندسية البحرية.

1.2 خصائص التشغيل ذات الوضع المزدوج للإزاحة الثابتة

يمكن لسلسلة A2F، كمكونات هيدروليكية ذات إزاحة ثابتة، أن تعمل كمحركات ومضخات، مما يوفر أداءً ممتازًا في كل من الدوائر المفتوحة والمغلقة.

• أثناء تشغيل المحرك: تتناسب سرعة الخرج مع معدل تدفق الإدخال وتتناسب عكسيا مع الإزاحة. يزداد عزم الدوران الناتج مع اختلاف الضغط بين الجوانب العالية والمنخفضة بالإضافة إلى الإزاحة. إنه يتميز بكفاءة عزم الدوران العالية، واستقرار ممتاز للسرعة المنخفضة، وسرعة دوران ثابتة بحد أدنى تصل إلى 50 دورة في الدقيقة (شريطة الحفاظ على الدوران الموحد).

• أثناء تشغيل المضخة: يتناسب معدل التدفق الناتج بشكل مباشر مع سرعة القيادة والإزاحة، مما يجعلها مناسبة للأنظمة الهيدروليكية التي تتطلب تحكمًا دقيقًا في التدفق.

هذا التوافق في الوضع المزدوج يجعل سلسلة A2F خيارًا مثاليًا للتطبيقات التي تتطلب تكوينات "محرك المضخة" القابلة للتبديل، مثل الآلات المتنقلة والآليات الدوارة وأنظمة الرفع.



---



الفصل الثاني: شرح تفصيلي للمواصفات الكاملة للمعلمات الفنية لسلسلة Elephant Fluid Dynamics A2F

2.1 نماذج المنتجات ومصفوفة الإزاحة

توفر سلسلة Elephant Fluid Dynamics A2F 15 مواصفات قياسية، تلبي مجموعة واسعة من سيناريوهات التطبيقات بدءًا من عمليات النشر الصغيرة وحتى عمليات النشر واسعة النطاق.

مأوديل	النزوح الخامس (سم³/دورة)	الضغط المقدر (حاجِز)	ضغط الذروة (حاجِز)	السرعة القصوى (دورة في الدقيقة)	دبليوثمانية (كجم)	تطبيق نموذجي
A2F10	10.3	400	450	6000	5.5	الآلات الزراعية الصغيرة. أدوات الآلات الدقيقة
A2F12	12.1	400	450	6000	5.8	آلات الحدائق والمركبات الخفيفة
A2F23	23.0	400	450	5600	8.2	الرافعات الشوكية، الحفارات الصغيرة
A2F28	28.1	400	450	6300	9.5	الجرافة المنزلقة، منصة العمل الجوية
A2F45	45.6	400	450	5600	13.5	طفرة حفارة متوسطة الحجم
A2F55	55.0	400	450	5000	15.0	شاحنات مضخة الخرسانة والرافعات
A2F63	63.0	400	450	5000	18.0	الأسطوانة، رصف
A2F80	80.0	400	450	4500	23.0	حركة الحفارات الكبيرة
A2F107	107.0	400	450	4000	32.0	منصات الحفر الدوارة، آلات الدرع
A2F125	125.0	400	450	3800	38.0	رافعات الميناء آلات سطح السفينة
A2F160	160.0	400	450	3500	48.0	آلات التعدين، المعدات المعدنية
A2F200	200.0	400	450	3200	58.0	منصات حفر النفط، الرافعات الكبيرة
A2F250	250.0	350	400	2800	85.0	آلات حفر الأنفاق، الرافعات الثقيلة
A2F355	355.0	350	400	2500	120.0	سفن تركيب طاقة الرياح؛ معدات رفع وخفض السدود
A2F500	500.0	350	400	2200	165.0	منصات الهندسة البحرية. حفارات عملاقة



2.2 صيغ حساب الأداء الرئيسية

عزم دوران المحرك الناتج:



حيث: الإزاحة (سم³/دورة)، وفرق الضغط (بار)، والكفاءة الميكانيكية الهيدروليكية (القيمة النموذجية 0.92-0.95).

قوة انتاج المحرك:



حيث: هو معدل تدفق المدخلات (L/min)، وهو الكفاءة الإجمالية (القيمة النموذجية 0.88-0.92).

سرعة إخراج المحرك:



حيث: هي الكفاءة الحجمية (القيمة النموذجية 0.95-0.97).

2.3 قدرة الوسط الهيدروليكي على التكيف مع ظروف التشغيل

تدعم سلسلة Elephant Fluid Dynamics A2F السوائل الهيدروليكية المتعددة:

• الزيت الهيدروليكي المعتمد على الزيوت المعدنية: تكوين قياسي، مناسب لدرجات حرارة التشغيل التي تتراوح من -25 درجة مئوية إلى +80 درجة مئوية.

• السوائل الهيدروليكية الصديقة للبيئة: HETG (قائمة على زيت التوت)، وHEES (قائمة على الإستر الاصطناعي)، وHFD (قائمة على جلايكول الماء والإيثيلين، تقتصر على محامل طويلة العمر A2F250-A2F500).

• نطاق اللزوجة الموصى به: اختر من VG22 إلى VG100 بناءً على درجة حرارة التشغيل. نطاق لزوجة العمل الأمثل هو 16-36 ملم²/ثانية.

• دقة الترشيح: دقة الترشيح المطلقة الموصى بها البالغة 10 ميكرومتر تعمل على إطالة عمر الخدمة بشكل كبير وتقليل التآكل. دقة الترشيح من 25 إلى 40 ميكرومتر مقبولة أيضًا.



---



الفصل الثالث: تحليل التوافق مع سلسلة Bosch Rexroth A2F

3.1 الأبعاد وقابلية التركيب

تلتزم سلسلة Elephant Fluid Dynamics A2F بشكل صارم بمواصفات التصميم الأصلية لشركة Rexroth، مما يضمن إمكانية التبادل المادي بنسبة 100%.

• شفة التثبيت: متوافقة مع معايير ISO 3019-2، وهي متوفرة في تكوينات ذات 4 فتحات و8 فتحات (A2F10 – A2F50 لـ 4 فتحات؛ وA2F355 – A2F500 لـ 8 فتحات).

• نهاية عمود الإدارة: متوفر بخيارين - العمود المخدد DIN 5480 وعمود المفتاح المسطح DIN 6885 - متوافق تمامًا مع نماذج Rexroth المقابلة.

• اتصال منفذ الزيت: منفذ زيت ذو حواف SAE، مع وجود منفذي العمل A وB على الجانب الخلفي، بما يتوافق مع التصميم القياسي لسلسلة Rexroth's A2FM 6.

• الأبعاد المحورية/القطرية: يتم التحكم في تفاوتات أبعاد التثبيت الرئيسية في حدود ±0.1 مم، مما يسمح بالاستبدال المباشر لمحرك Rexroth الأصلي دون تعديل أنابيب النظام أو أقواس التثبيت.

3.2 مقارنة معلمات الأداء

من خلال الاختبارات المقارنة التي أجرتها مؤسسة اختبار معتمدة تابعة لجهة خارجية، تمت مقارنة أداء سلسلة Elephant Fluid Power A2F بأداء منتجات المصنع الأصلية لشركة Rexroth:

مؤشر الأداء	ديناميات موائع الفيل A2F	ريكسروث A2F	نتائج المقارنة
الكفاءة الحجمية	95.2%	95.5%	الفرق <0.5%
الكفاءة الميكانيكية	93.8%	94.1%	الفرق <0.4%
الكفاءة الإجمالية	89.3%	89.8%	الفرق <0.6%
كفاءة عزم الدوران	88.5%	89.0%	الفرق <0.6%
مستوى الضوضاء (ديسيبل (أ))	72-75	71-74	مباراة
عمر التشغيل المستمر (ح)	> 20.000	> 20.000	مباراة
مستوى السعر	خط الأساس	2.5 إلى 3.5 أضعاف الفيل	ميزة كبيرة

ملحوظة: تتضمن ظروف الاختبار وسط زيت معدني، ودرجة حرارة الزيت 40 درجة مئوية، والضغط المقدر 350 بار، وسرعة الدوران المقدرة.

3.3 نظام شهادات الجودة

حصلت منتجات سلسلة Elephant Fluid Dynamics A2F على الشهادات الدولية التالية:

• شهادة نظام إدارة الجودة ISO 9001:2015

• تتوافق شهادة CE مع توجيهات الاتحاد الأوروبي للآلات رقم 2006/42/EC.

• شهادة RoHS: الامتثال للتوجيه الخاص بتقييد المواد الخطرة

• تنطبق شهادة جمعية التصنيف الصينية (CCS) على السفن وتطبيقات الهندسة البحرية



---



الفصل الرابع: سيناريوهات وحلول تطبيقات الصناعة

4.1 مجال الآلات الهندسية

آليات القيادة لحركة ودوران الحفارات

تمثل الموديلات A2F80، وA2F107، وA2F160 الاختيارات السائدة لمحركات المشي في الحفارات التي يتراوح وزنها بين 20 و50 طنًا. يضمن عزم الدوران العالي (مع كفاءة بدء تتجاوز 88%) أداء بدء تشغيل موثوقًا به في التضاريس الصعبة مثل الأسطح الموحلة أو المنحدرات؛ يسمح تصميمها المدمج بالتثبيت المباشر داخل مخفض محرك الأقراص النهائي، مما يوفر مساحة الهيكل.

آلية القيادة لازدهار شاحنة مضخة الخرسانة

يتم استخدام الطرازين A2F55 وA2F63 بشكل شائع في أنظمة القيادة الإضافية أو دعم الساق في أسطوانات ذراع الرافعة لشاحنة المضخة. تلبي خصائص الاستجابة السريعة الخاصة بها (تحقيق الدوران الكامل من 0 إلى السرعة المقدرة في أقل من 0.5 ثانية) المتطلبات التشغيلية لتعديلات ذراع الرافعة المتكررة في شاحنات المضخة.

رافعة الرافعة وآلية الدوران

يتم استخدام موديلات A2F125، وA2F160، وA2F200 على نطاق واسع في أنظمة الونش والمنصات الدوارة للرافعات المثبتة على الشاحنات والرافعات المجنزرة. يتوفر حل متكامل لصمام الفرامل الاختياري (نوع BVD/BVE) لمنع نزول الحمل الزائد بشكل فعال وضمان السلامة التشغيلية.

4.2 قطاع الآلات الزراعية

نظام محرك الحصادة

تم تصميم الطرازين A2F23 وA2F28 لأنظمة السرعة المتغيرة باستمرار لرؤوس قطع الحصادات وآليات السير. وتتميز بنطاق واسع عالي الكفاءة (بكفاءة إجمالية تتجاوز 85% عبر نطاق سرعة يغطي 40% إلى 100% من السرعة المقدرة) وتحافظ على استهلاك منخفض للوقود أثناء التشغيل المتواصل لفترات طويلة خلال مواسم الحصاد.

محرك PTO للجرارات الكبيرة

تم تصميم الطرازين A2F45 وA2F55 لتحويل المحرك الهيدروليكي لأعمدة إخراج طاقة الجرار، مما يوفر طاقة هيدروليكية مستقرة للمعدات الملحقة مثل آلات البذارة وآلات التغليف.

4.3 قطاع الصناعة والطاقة

محرك مساعد لمطاحن الدرفلة المعدنية

يلعب الطرازان A2F250 وA2F355 دورًا حاسمًا في أنظمة النقل الأسطوانية وتعديلات لوحة التوجيه الجانبية على خطوط إنتاج الدرفلة على الساخن والدرفلة على البارد. إنها تظهر مقاومة قوية للتلوث (تعمل بشكل طبيعي باستخدام مواد التشحيم NAS Grade 9) وهي مناسبة تمامًا للبيئات المعرضة للغبار في ورش العمل المعدنية.

آلات سطح السفينة

يتم استخدام A2F107 وA2F125 وA2F160 لآلات التثبيت والرافعات وآليات فتح/إغلاق غطاء الفتحة. لقد تم اعتمادها من قبل جمعية التصنيف الصينية وتلبي متطلبات مقاومة التآكل ومقاومة الصدمات في البيئات البحرية.

هندسة طاقة الرياح والأنفاق

يُظهر الطرازان A2F355 وA2F500 موثوقية عالية في أنظمة رفع الركائز لأوعية تركيب توربينات الرياح وفي محركات رأس القطع لآلات حفر الأنفاق. يعمل تكوين المحمل طويل العمر على تمديد فترة الصيانة إلى أكثر من 8000 ساعة.



---



الفصل الخامس: مزايا سلسلة التوريد الخاصة بديناميكيات موائع الفيل والتزامات الخدمة

5.1 القدرة على التسليم السريع

من خلال الاستفادة من سلسلة الصناعة الهيدروليكية الشاملة وقواعد التصنيع الذكية في الصين، أنشأت Elephant Fluid Power نظام توصيل رائدًا في الصناعة:

• الطراز القياسي: A2F10-A2F107 النماذج العادية متوفرة في المخزون. سيتم الشحن خلال 48 ساعة بعد تأكيد الطلب.

• الطرز المتوسطة إلى الكبيرة: A2F125–A2F250؛ وقت التسليم: 7-15 يوم عمل

• تخصيص واسع النطاق: الطرازات A2F355-A2F500 والتكوينات الخاصة (المحامل طويلة العمر، والأختام المتخصصة، وتجميعات الصمامات المدمجة) مع فترة تسليم تتراوح بين 15-25 يوم عمل.

• الاستجابة لحالات الطوارئ: تتوفر خدمة الشحن الجوي المباشر، ويتم التوصيل إلى المناطق الصناعية الكبرى في جميع أنحاء العالم خلال 72-96 ساعة.

5.2 تحليل التكلفة والعائد

بالمقارنة مع منتجات Bosch Rexroth الأصلية، توفر سلسلة Elephant Fluid Power A2F فوائد اقتصادية كبيرة للعملاء:

• انخفاض تكاليف المشتريات: تم توفير تكاليف المشتريات المباشرة بنسبة 60% إلى 70%.

• تحسين تكلفة المخزون: يدعم عمليات الشراء المتكررة والصغيرة لتقليل ربط رأس المال

• تكاليف صيانة يمكن التحكم فيها: تتوفر إمدادات كافية من المكونات (كتلة الأسطوانة، المكبس، لوحة الصمام، المحامل) بأسعار تتراوح بين 30% إلى 40% فقط من قطع غيار المصنع الأصلية.

• تقليل خسائر التوقف عن العمل: تعمل إمكانية التسليم السريع على تقليل وقت توقف المعدات من أسابيع إلى أيام

5.3 شبكة الدعم الفني العالمية

أنشأت شركة Elephant Hydrodynamics شبكة خدمات فنية شاملة تغطي المناطق الصناعية الكبرى في جميع أنحاء العالم.

• الاستشارة الفنية: توفر إرشادات الاختيار عبر الإنترنت على مدار 24 ساعة طوال أيام الأسبوع، وتحليل توافق النظام، ودعم تشخيص الأخطاء

• الخدمات في الموقع: تم إنشاء مراكز الخدمة المعتمدة في جنوب شرق آسيا والشرق الأوسط وأوروبا وأمريكا الشمالية وأمريكا الجنوبية، حيث تقدم خدمات التركيب والتشغيل والصيانة والتدريب.

• التطوير المخصص: يوفر خدمات مخصصة مثل ضبط الإزاحة وتخصيص الواجهة وتحديد اللوحة لتلبية الاحتياجات المحددة لعملاء OEM.

• التزام الضمان: فترة ضمان قياسية تبلغ 12 شهرًا أو 2000 ساعة عمل (أيهما يأتي أولاً)، قابلة للتمديد إلى 36 شهرًا عند الطلب.



---



الفصل السادس: دليل الاختيار وشرح رمز الطلب

6.1 قواعد ترميز النماذج

تلتزم نماذج سلسلة Elephant Fluid Dynamics A2F باتفاقيات الترميز القياسية الدولية؛ مثال: A2F 80 R 2 P 1

مقطع الكود	معنى	وصف الخيار
أ2ف	تحديد السلسلة	وحدة المكبس المحوري ذات الإزاحة الثابتة من النوع المنحني
80	المواصفات/القطر	80 سم مكعب/دورة
ر	اتجاه الدوران	R = في اتجاه عقارب الساعة (من نهاية العمود)، L = عكس اتجاه عقارب الساعة، W = تناوب ثنائي الاتجاه
2	الهيكل/نوع الغطاء الخلفي	تتوافق الأنواع من 1 إلى 4 مع تكوينات مختلفة لمنافذ الزيت وواجهات الوظائف المساعدة.
ص	نوع المحور	P = عمود المفتاح المسطح (DIN 6885)؛ Z = العمود الفقري (DIN 5480)
1	مواصفات لوحة المنفذ/الشفة	مطابقة أبعاد التركيب وأبعاد منفذ الزيت

6.2 شجرة قرار الاختيار

الخطوة 1: تحديد وضع العمل

- التطبيقات الحركية النقية (أحادية الاتجاه/ثنائية الاتجاه): حدد التكوين القياسي. - تطبيقات تبادل المضخة والمحرك: حدد تكوين الدوران W (ثنائي الاتجاه). - تطبيقات المضخة: التحقق من ظروف منفذ الشفط؛ قم بتركيب مضخة المكياج إذا لزم الأمر.

الخطوة 2: حساب الإزاحة المطلوبة

بناءً على معدل تدفق النظام Q (L/min) والسرعة المستهدفة n (دورة في الدقيقة):



يتم استخدام معاملات 1.05-1.10 للتعويض عن فقدان الحجم وتفاوتات التصنيع.

الخطوة 3: التحقق من الضغط وعزم الدوران



الخطوة 4: تأكيد نطاق السرعة

-الحد الأقصى لعدد الدورات في الدقيقة: -الحد الأدنى لعدد الدورات في الدقيقة: لضمان الدوران الموحد، حافظ على قيمة عدد الدورات في الدقيقة المحددة

الخطوة 5: حدد التكوين الخاص

- تطبيق متوسط ​​لحماية البيئة → محامل اختيارية طويلة العمر (L) + ختم FKM؛ - متطلبات الكبح → صمامات الفرامل BVD/BVE الاختيارية؛ - مراقبة السرعة → واجهة مستشعر سرعة الدوران الاختيارية؛ - متطلبات التنظيف → وظيفة التنظيف الاختيارية لمحمل U (A2F250 – A2F500).



---



الفصل السابع: الصيانة وتشخيص الأعطال

7.1 النقاط الرئيسية للصيانة اليومية

إدارة النفط

-فحص نظافة الزيت بانتظام. يوصى بأخذ العينات والاختبار كل 500 ساعة أو كل ثلاثة أشهر. -الحفاظ على لزوجة الزيت ضمن النطاق الأمثل (16-36 ملم²/ثانية)؛ مراقبة انخفاض اللزوجة خلال مواسم درجات الحرارة المرتفعة. -استبدال عناصر التصفية على الفور؛ قم بمعالجة المشكلات فورًا عند تلقي إنذار فرق الضغط.

مراقبة درجة الحرارة

- درجة حرارة التشغيل العادية: 40 درجة مئوية - 70 درجة مئوية - الحد الأقصى لدرجة الحرارة المسموح بها: 80 درجة مئوية (الذروة على المدى القصير: 90 درجة مئوية) - إذا تجاوزت درجة الحرارة 80 درجة مئوية، افحص نظام التبريد وإعدادات صمام الفائض والتسريبات الداخلية

مراقبة الاهتزاز والضوضاء

مستوى الضوضاء العادي: <75 ديسيبل (أ). تشمل الأسباب المحتملة للضوضاء غير الطبيعية عدم كفاية شفط الزيت (التجويف)، أو تآكل المحمل، أو تآكل لوحة الكامة، أو عدم محاذاة أداة التوصيل.

فظاهرة أولت	الأسباب المحتملة	تدابير الاستبعاد
سرعة الإخراج غير كافية	لزوجة الزيت منخفضة للغاية، ويزيد التسرب الداخلي، وإمدادات زيت المضخة غير كافية.	استبدله بزيت ذي لزوجة مناسبة، وافحص التآكل الموجود على لوحة الموزع/المكبس، وتحقق من خرج المضخة.
عزم الدوران الناتج غير كاف	إعداد الضغط منخفض للغاية، وهناك تسرب داخلي، وانخفاض الكفاءة الميكانيكية.	قم بزيادة ضغط صمام التنفيس، وافحص الأختام، وتحقق من حالة المحمل.
ضجيج غير طبيعي	تسرب الغاز في خط أنابيب شفط الزيت، وتلوث الغاز في الزيت، وتلف المحمل	قم بربط خط أنابيب شفط الزيت ونظام العادم، ثم استبدل المحامل.
تسرب زيت القشرة	تآكل ختم المحور، الضغط المفرط للمبيت، شيخوخة الختم	استبدل ختم العمود، وتحقق من الضغط الخلفي لأنبوب تصريف الزيت، واستبدل مكونات الختم.
سخونة شديدة	الحمل الزائد المستمر، والتلوث بالزيت، وعدم كفاية التبريد	قم بتقليل الحمل أو التبديل إلى طراز أكبر أو استبدال الزيت أو تحسين التبريد.

7.2 تشخيص الأخطاء الشائعة



---



الفصل الثامن: قيمة الصناعة والآفاق المستقبلية لسلسلة Elephant Fluid Dynamics A2F

8.1 إعادة تحديد معايير أداء التكلفة للمحركات الهيدروليكية

تقليديا، ارتبطت المحركات الهيدروليكية عالية الأداء بارتفاع التكاليف. لقد نجحت شركة Elephant Hydraulics في تحدي هذا التصور من خلال الاستفادة من التكامل الرأسي لسلسلة التصنيع، وإدارة الإنتاج الهزيل، ووفورات الحجم في المشتريات. توفر سلسلة A2F أداءً يزيد عن 95% يعادل منتجات Rexroth الأصلية بـ 30%-40% فقط من سعرها، مما يخلق قيمة غير مسبوقة لمصنعي آلات البناء العالمية، ومقدمي خدمات الصيانة الهيدروليكية، والمستخدمين النهائيين.

8.2 دعم تنويع سلسلة التوريد العالمية

في السنوات الأخيرة، ركزت الصناعة التحويلية العالمية بشكل غير مسبوق على مرونة سلسلة التوريد. باعتبارها مكونات طاقة هيدروليكية عالية الجودة تم تصنيعها في الصين، توفر سلسلة Elephant Fluid Power A2F للعملاء في أوروبا وأمريكا الشمالية وجنوب شرق آسيا والشرق الأوسط وأفريقيا وأمريكا الجنوبية خيار "مصدر إمداد ثانٍ" موثوق به. لا سيما في بيئة السوق التي تتميز بمواعيد تسليم المصنع الأصلية الممتدة وتقلبات الأسعار من Rexroth، أصبح التسليم السريع لشركة Elephant Fluid Power والتسعير المستقر بمثابة دعم حاسم لضمان استمرارية إنتاج العملاء.

8.3 الالتزام بالابتكار التكنولوجي المستمر

يواصل معهد أبحاث تقنية ديناميكيات موائع الفيل الاستثمار في الترقية والتطوير المستمر لسلسلة A2F:

• الابتكار في المواد: استكشاف مواد جديدة مثل الغطاسات المغطاة بالسيراميك وأقراص التوزيع المعززة بألياف الكربون، بهدف إطالة عمر الخدمة إلى 30000 ساعة.

• التكامل الذكي: تطوير نسخة محرك ذكي مزودة بأجهزة استشعار مدمجة للضغط/درجة الحرارة وواجهات بيانات إنترنت الأشياء، مما يدعم الصيانة التنبؤية.

• تحسين كفاءة الطاقة: تم تحسين تصميم نافذة توزيع التدفق باستخدام محاكاة سائل CFD لتحقيق كفاءة إجمالية تزيد عن 92%.

• الامتثال البيئي: يعمل على توسيع نطاق التوافق مع السوائل الهيدروليكية القابلة للتحلل الحيوي، مما يساعد العملاء على تحقيق أهداف حياد الكربون.



---



خاتمة

أصبحت المحركات الهيدروليكية ذات المكبس المحوري من سلسلة Elephant Fluid Power A2F (A2F10 – A2F500) الحل المفضل في صناعة نقل الطاقة الهيدروليكية العالمية، وذلك بفضل نطاق مواصفاتها الشامل، والتوافق العالي مع منتجات Bosch Rexroth الأصلية، والموثوقية المؤكدة، ومزايا سلسلة التوريد التنافسية. سواء كان الأمر يتعلق بتركيب معدات جديدة أو صيانة/استبدال ما بعد البيع، وسواء كان للتطبيقات الحساسة للتكلفة أو الأنظمة المتطورة التي تتطلب موثوقية مطلقة، فإن سلسلة A2F تقدم عروض قيمة مخصصة.

إن اختيار Elephant Fluid Power لا يعني فقط اختيار محرك هيدروليكي، بل اختيار شريك طويل الأمد متجذر في التكنولوجيا، ويتمحور حول العملاء، ويتمتع بعقلية عالمية. مع دخول صناعة نقل الطاقة الهيدروليكية حقبة جديدة تتميز بالذكاء والاستدامة والتميز في الخدمة، تلتزم Elephant Fluid Power بالتعاون مع العملاء في جميع أنحاء العالم للمشاركة في خلق مستقبل أكثر إشراقًا للأنظمة الهيدروليكية.



---



زائدة

نموذج	النزوح (سم³)	الضغط المقدر (حاجِز)	ضغط الذروة (حاجِز)	السرعة القصوى (دورة في الدقيقة)	وزن (كجم)	مواصفات شفة	خيارات نهاية المحور
A2F10	10.3	400	450	6000	5.5	4 فتحات-ISO 3019-2	مفتاح مسطح/مفتاح حلزوني
A2F12	12.1	400	450	6000	5.8	4 فتحات-ISO 3019-2	مفتاح مسطح/مفتاح حلزوني
A2F23	23.0	400	450	5600	8.2	4 فتحات-ISO 3019-2	مفتاح مسطح/مفتاح حلزوني
A2F28	28.1	400	450	6300	9.5	4 فتحات-ISO 3019-2	مفتاح مسطح/مفتاح حلزوني
A2F45	45.6	400	450	5600	13.5	4 فتحات-ISO 3019-2	مفتاح مسطح/مفتاح حلزوني
A2F55	55.0	400	450	5000	15.0	4 فتحات-ISO 3019-2	مفتاح مسطح/مفتاح حلزوني
A2F63	63.0	400	450	5000	18.0	4 فتحات-ISO 3019-2	مفتاح مسطح/مفتاح حلزوني
A2F80	80.0	400	450	4500	23.0	4 فتحات-ISO 3019-2	مفتاح مسطح/مفتاح حلزوني
A2F107	107.0	400	450	4000	32.0	4 فتحات-ISO 3019-2	مفتاح مسطح/مفتاح حلزوني
A2F125	125.0	400	450	3800	38.0	4 فتحات-ISO 3019-2	مفتاح مسطح/مفتاح حلزوني
A2F160	160.0	400	450	3500	48.0	4 فتحات-ISO 3019-2	مفتاح مسطح/مفتاح حلزوني
A2F200	200.0	400	450	3200	58.0	4 فتحات-ISO 3019-2	مفتاح مسطح/مفتاح حلزوني
A2F250	250.0	350	400	2800	85.0	8 فتحات-ISO 3019-2	مفتاح مسطح/مفتاح حلزوني
A2F355	355.0	350	400	2500	120.0	8 فتحات-ISO 3019-2	مفتاح مسطح/مفتاح حلزوني
A2F500	500.0	350	400	2200	165.0	8 فتحات-ISO 3019-2	مفتاح مسطح/مفتاح حلزوني

الملحق أ: الدليل النموذجي الكامل لسلسلة A2F

ملحق: المراجع والمعايير

1. بوش ريكسروث ايه جي. "محرك المكبس المحوري الثابت A2FM، ورقة البيانات الفنية RE 91001." 2011.

2. آيزو 3019-2:2001. "طاقة الموائع الهيدروليكية - الأبعاد ورمز التعريف لحواف التثبيت ونهايات العمود لمضخات الإزاحة والمحركات."

3. DIN 24312. "طاقة السوائل الهيدروليكية، المضخات والمحركات، نطاق استخدام سلسلة الضغط المختلفة."

4. الهيدروديناميكية للفيلة. "دليل منتج مضخة الإزاحة الإيجابية للمكبس المحوري من سلسلة A2F، طبعة 2026".



---
